畫龍點睛（6）——機架設計建模的改進

查看數: 1518 | 評論數: 9 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-27 06:01

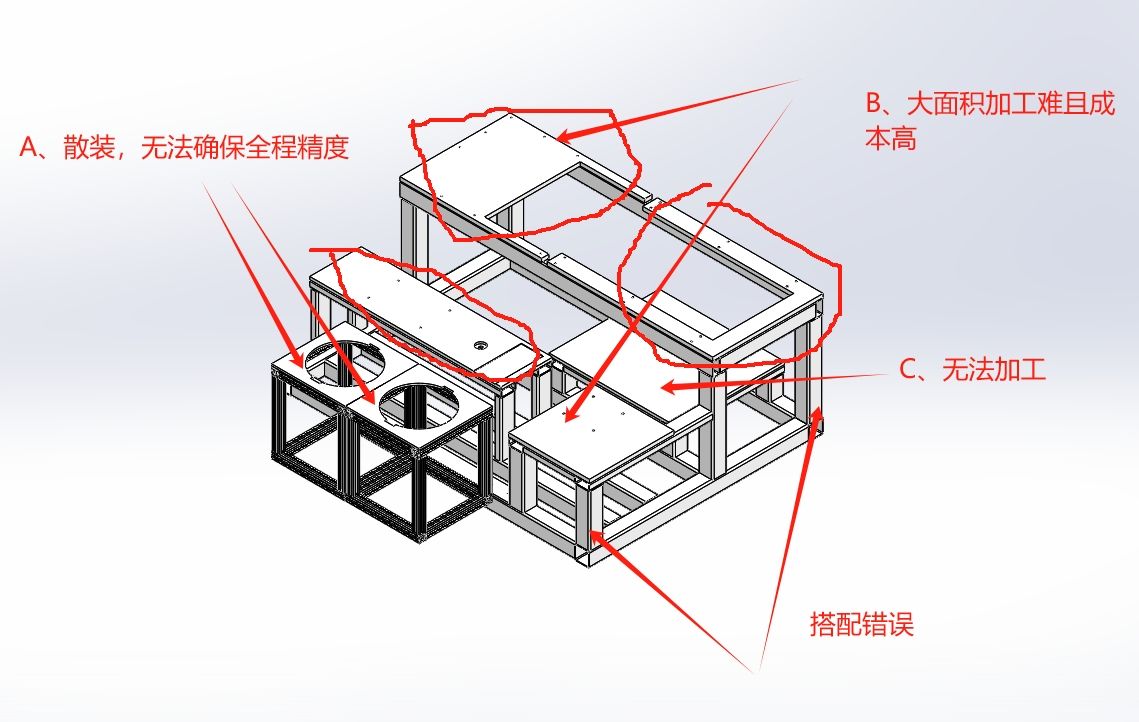

本帖最后由面壁深功于 2024-8-27 06:27 編輯今天分享的是：機架設計建模的改進。圖1底座框架（改進前）的原件和存在的不足。圖2底座框架（改進后），這樣設計出來的機架才算合格。圖3是底座框架組尺寸調整 ...

回復

盧Tiger 發表于 2024-8-27 16:05:39

頂一個

980402004 發表于 2024-8-27 15:57:47

機架設計不都是這樣的嗎，方鋼3D草圖一出，出安裝塊，加工直接飛平面，有精度，還美觀，想在細一點，外層不要用板材，用鈑金折彎20厚封裝

看畫jh 發表于 2024-8-27 13:49:32

自動化行業嗎

happilly 發表于 2024-8-27 13:41:45

牛的

毛主 發表于 2024-8-27 11:30:32

雖然看不懂但是

芙蓉江璐 發表于 2024-8-27 11:05:56

頂一下

564156415gdr 發表于 2024-8-27 10:51:15

莫名感動，真有設計好好改設備。想看下原圖你怎么改的步驟。改動這么多會報錯吧

大聰明設計師 發表于 2024-8-27 08:54:22

改進后有些小塊還是無法加工吧？

大塊做平后，小塊之間可調整發表于 2024-8-27 09:24

cangzhoumj 發表于 2024-8-27 08:50:58

改進后既不省錢，也提高不了精度

大塊有剛性做平后，小塊之間可調整發表于 2024-8-27 09:24
