凸輪輪廓放大的問題

查看數: 1452 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-23 11:53

突然想起多年前的一個事例，工廠想要磨光一個異形零件周圈，都是直身面。想用仿形加工方式磨削，但這個零件非常小，直接一比一仿的話曲率半徑太小。問我有沒有辦法，我就想著怎么把仿形放大，直接比例縮放肯定不對， ...

回復

機械-高工 發表于 2024-8-23 17:35:26

我之前畫凸輪偷懶，等比例放大，實際上相對位置都跑了！

比例放大肯定不對，我是將輪廓向外偏移，跟比例放大不是一回事。發表于 2024-8-26 09:08

cangzhoumj 發表于 2024-8-23 17:28:20

每圖不好說

trongtrongtrong 發表于 2024-8-23 15:43:39

https://www.sohu.com/a/790419737_121124373

百度虎威 發表于 2024-8-23 14:45:56

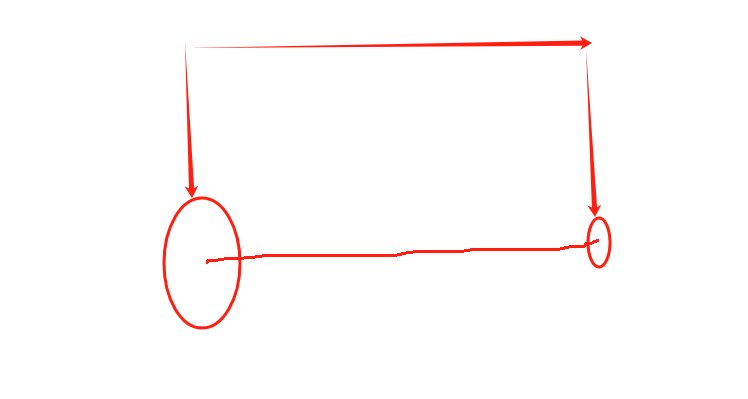

必須要用砂輪直徑倒推仿形端接觸的動輪直徑，

百度虎威 發表于 2024-8-23 14:43:07

與運動關聯的構件要同比例放大即可

wryp 發表于 2024-8-23 13:32:25

offset是可以的，我在實踐中也用過。注意基圓變化了。消除影響就好

我仔細想理論上應該沒錯的，可能是他們加工安裝有問題吧發表于 2024-8-23 13:56

學渣渣 發表于 2024-8-23 12:32:01

來圖看看

學渣渣 發表于 2024-8-23 12:30:28

來圖看看

你就想像平面隨便畫一個形狀，加上厚度成了實體。發表于 2024-8-23 13:59
