請大家看看我這個設計有什么需要優化的地方嗎？

查看數: 9697 | 評論數: 29 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-19 14:14

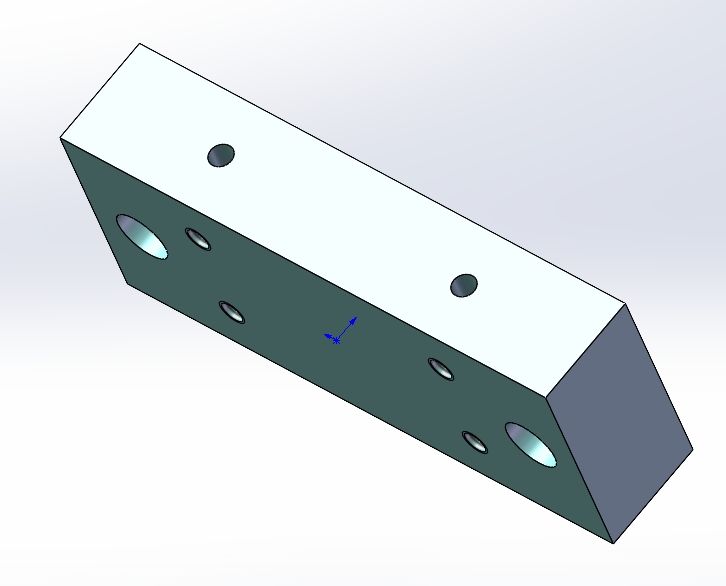

本帖最后由阿飛LJ 于 2024-8-19 15:19 編輯這個是吸附物料的示意圖如果看不懂，需要我這個3D草圖，我也可以提供一下補充一下：如圖所示，這是一個 ...

回復

神機百煉 發表于 2024-10-7 16:34:11

煎餅卷榨菜發表于 2024-8-19 14:24
氣缸疊放使用我用過。前提是你算好極限情況下的力矩。搞不好就會抖動或者壽命極低。

純堆積木建議直接報廢吧沒有優化的空間了調試沒調好可能旋轉氣缸就報廢了

神機百煉 發表于 2024-10-7 16:30:17

建議報廢處理旋轉氣缸承受了太多這個年齡不該承受的東西了

脈脈010 發表于 2024-9-27 17:13:49

狗看了都搖頭

旋轉結構用凸輪好點也不難發表于 2024-9-27 17:22

你的工況我就沒看了我隨便看一下感覺你連接件太薄了而且還是T型的是買了t型的材料？中間氣缸是啥作用直接換折疊導軌行不行旋轉氣缸受力太大放前面行不行懸臂結構太單薄負重不行發表于 2024-9-27 17:20

xulongxp 發表于 2024-9-27 17:12:10

建議擺動缸換成步進電機加齒輪轉向結構更穩定

鷹頭貓 發表于 2024-9-25 12:01:32

旋轉氣缸連接的部分盡量保證對稱，重心在氣缸旋轉中心，不然你這一轉容易甩出去

吸盤垂直1kg你這可能不夠。垂直吸取全靠摩擦力，很不可靠，加上你還帶旋轉，這特么計算都不好計算你要多大吸力

cangzhoumj 發表于 2024-9-25 11:54:25

感覺有點亂

勁柳MARTIN 發表于 2024-9-25 11:44:55

有計算過上面那個圓筒氣缸承受的徑向力么？

阿飛LJ 發表于 2024-8-26 11:56:02

CJH、發表于 2024-8-26 11:14
這機構看著太別扭了，你確定那個旋轉氣缸能承得住那一坨東西？我感覺這樣裝旋轉氣缸玩不了幾下就得壞掉了。

可以的，我看到這個氣缸扭矩是2.2N.m，之前比這個重的都能用，我這還減輕了重量，沒得一點問題

CJH、 發表于 2024-8-26 11:14:05

這機構看著太別扭了，你確定那個旋轉氣缸能承得住那一坨東西？我感覺這樣裝旋轉氣缸玩不了幾下就得壞掉了。
