你不知道的東西，其實和PLC的邏輯無關，你得問機械工程師，當時設計的時候是咋考慮的，機械會給你解釋他的設計初心。

感覺各位老大的細心指教啊，我再琢磨琢磨，這行業用的知識面太多了，學會真不容易

cspcm8 發表于 2024-8-19 13:12
這位大哥說的很專業；但小弟還有一點不明白，1ST掃碼之后，后面的2ST,3ST,4ST,5ST又沒有掃碼器，PLC是怎 ...

1ST掃碼之后，后面的2ST,3ST,4ST,5ST又沒有掃碼器，PLC是怎么能跟蹤到此工件標志位的？怎么能知道目前工件是在哪個工位上的？
答：先教你一個名稱：先入先出。1ST至5ST是工位，我是順序走的，1ST完了2ST以此類推。PLC在1ST定位完這個工件，工件往后面工位走，它的信號也都傳2ST里了。2工位工作的前提是什么？1ST有件且條碼正確。3工位工作的前提是什么？1和2工位都OK。明白了嗎。
放個圖自己沒事看看。

掃一次碼，然后移位寄存器記錄這個碼走到哪個位置了就行。檢測尺寸應該是氣缸上帶有電子尺一類的，氣缸接觸到電池推不動了，讀取電子尺當前長度與產品長度比較，判斷是OK還是NG。

這些傳送帶有的是鏈條，有的是同步帶，用的是伺服電機，傳送帶移動多少，到哪里了，可以計算的明明白白

pengzhiping 發表于 2024-8-19 09:32
圖片上 還看不清 具體的細節

1.掃碼就是讀取每個產品的 身份信息

是一邊卡主，另一側氣缸推；是有一個基恩士的位置傳感器去感應的

qq252011149 發表于 2024-8-19 10:29
1；放料第一站掃條碼，那后面的的工站知道檢測是對應條碼的產品嗎？還是說各工位都要裝個掃碼器，每站都要 ...

這位大哥說的很專業；但小弟還有一點不明白，1ST掃碼之后，后面的2ST,3ST,4ST,5ST又沒有掃碼器，PLC是怎么能跟蹤到此工件標志位的？怎么能知道目前工件是在哪個工位上的？

利用PLC移位功能，記錄當前判定值，NG就是0，OK就是1，第四工位就移動4次，判定當前01狀態

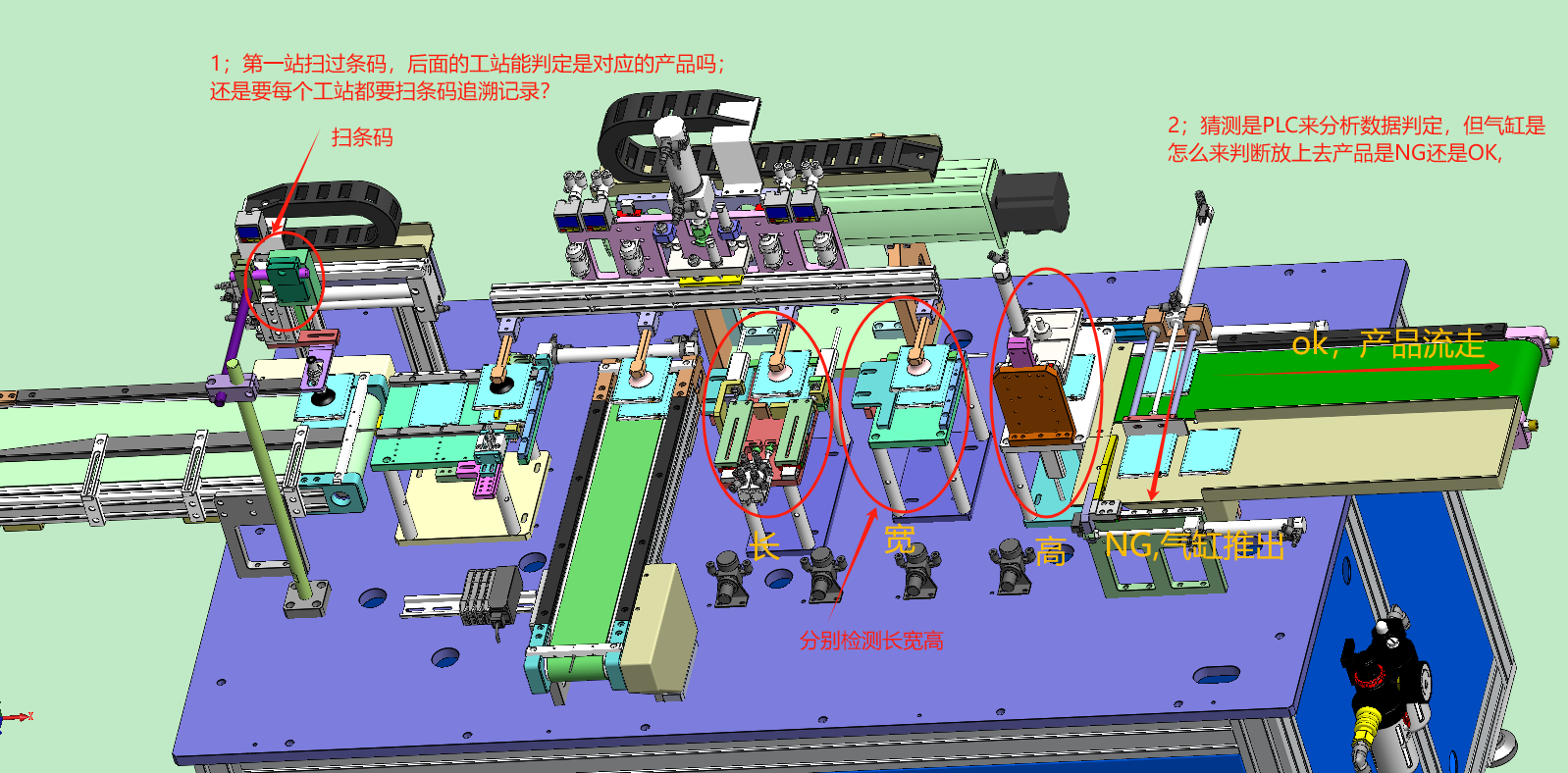

1；放料第一站掃條碼，那后面的的工站知道檢測是對應條碼的產品嗎？還是說各工位都要裝個掃碼器，每站都要掃一次；
答：我按電氣思維描述下你的問題，放料位我叫1ST，工件上的條碼便于追溯，機器掃碼記錄，PLC可以跟蹤此工件后續標記。后續此工件每移動一工位，比如2ST;3ST;4ST;5ST等，都是此標志位在移動，有標識位可移動，沒標識位就沒件或者條碼信息不對，后續工位不干。
2；檢測長寬高尺寸時，PLc發指定給氣缸判定ok\NG. ,   但是氣缸是怎么知道當下放上去的產品是OK品還是NG品，是要算好時間延時還是怎么回事？
答：比如2ST工位檢測長，工件移動至2ST，PLC觸發相機判定，相機反饋OK信號，則置位為1（真）；機械結構移動到3ST，3ST初始條件是1ST有標識位，2ST為真，它才檢測進行判斷。相機反饋NG信號，則置位為0（假），NG氣缸給推下去，NG計數，后續就不干了或者空走。
玩過空檔接龍嗎？原理差不多，一環扣一環，只是你看機械看不出來什么，都是后臺數據在移動，在來回賦值，清值。其實就是O和1
