和使用方式有關

zhangweikobb 發表于 2024-8-16 17:21
分析思路供參考下：直線軸承可承受最大徑向力為F，例如以滑塊中心為旋轉中心，上端滾珠受力下端受力為均達 ...

力、矩不分家，額定負載有了，根據長度（比實際長度要小）就可以大概算出來允許承受的側向矩。而且正常是看你如何布置直線軸承，一般工況每根軸上最好2個直線軸承，且空間允許時，相距越遠，軸承受力越小，壽命越長，都是可以根據布局計算的。

重心在中心，也是有彎矩的

njit洛基 發表于 2024-8-16 13:42

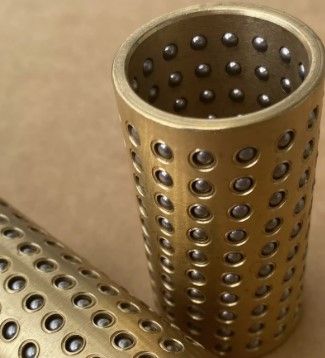

這玩意能代替石墨銅套嗎

滾動摩擦系數比滑動摩擦系數要小，從導向效果肯定要比銅套好，銅套適合重載低速運動，尺寸小，精度略差。

分析思路供參考下：直線軸承可承受最大徑向力為F，例如以滑塊中心為旋轉中心，上端滾珠受力下端受力為均達到滾珠可承受最大應力，中間滾珠受力為線性變化，直線軸承總高為H，這樣近似算下來的話，可以滾珠的平均受力應為F/2,力臂是H/2,承受的最大力矩為FH/4。如果想讓結構能夠抗力矩變形，建議使用加長直線軸承或者兩個直線軸承，拉開距離布置。

njit洛基 發表于 2024-8-16 13:21
25的光軸，橫跨160mm，重心在兩光軸的連線上±20mm左右的距離變化

籠統來講，輕載直線軸承，重載銅套襯套

喂我袋鹽 發表于 2024-8-16 12:38
來圖說明，例如光軸多粗，重心偏心距，，，，，

25的光軸，橫跨160mm，重心在兩光軸的連線上±20mm左右的距離變化
