cf淺淺淺藍 發表于 2024-8-16 18:00
配合面改錐形，使用O型圈提供預緊力，應該能夠找到密封和旋轉力矩的平衡的結合點，可以通過O圈的直徑來調節 ...

是的，不過要看你的液體壓力到底是多少，兩個錐面的加工精度、材料選型、粗糙度都是關鍵，可以試試

配合面改錐形，使用O型圈提供預緊力，應該能夠找到密封和旋轉力矩的平衡的結合點，可以通過O圈的直徑來調節預緊力大小。

喂我袋鹽 發表于 2024-8-15 18:47
看不懂啊

一個圖，一段文字，然后標注箭頭標號，來說明。

純顏色的話，很多色盲。

maxlisin 發表于 2024-8-16 08:54
閥的三個管路之間密封不理想，會互相泄漏；因為有密封圈的作用端面密封是好的。

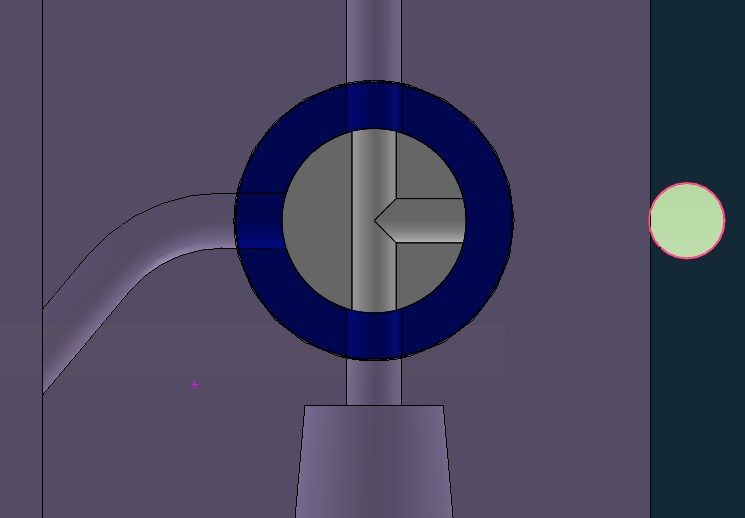

閥的整體都是是自制件，結構很小，閥芯圓柱只有5mm。管路其實就是圖一里紫色塑料件上、下、左邊那三條通路。工況是管路通水，希望旋轉閥芯改變液路流向，下面管口是進口，左側和上面都是出口，旋轉閥芯進行出口的切換。密封圈是防止水跑到整個容器外部的，目前密封情況還可以。硬密封的話材質一般是銅或者不銹鋼吧，就和樓上說的那樣需要精加對研，成本上可能不合算。用四氟或者尼龍做軟密封是否會好一點？壽命怎么樣？我擔心過盈配會擰不動旋轉閥

看懂了但是沒想法，想弄個類似球閥的密封但是尺寸太小了

圖沒怎么看懂，不知道是我的問題還是圖的問題

用錐面密封

閥的三個管路之間密封不理想，會互相泄漏；因為有密封圈的作用端面密封是好的。


你的閥與管路是如何鏈接的，具體工況我不懂，一般我們三通接硬管都是卡套式的接口，管口受壓微變型后密封，有測試過水是完全密封的，不清楚你這個閥體是怎樣的。還有，你這個三通閥是標準件還是個自制件。閥芯可以考慮那種硬密封的閥芯，效果比密封圈結構的好很多

需要密封的三通旋塞閥不是直閥芯，有4-5°的半錐角，精加工完成后要對研，，，，，
