喂我袋鹽 發表于 2024-8-16 18:51
@ahway 大佬請看，這種情況下的傳感器，能否用氣的思路實現？

貼標行業用光電傳感確認物料狀態，后續可以用真空抓取，這個很成熟了。

學渣渣 發表于 2024-8-16 20:00
“孔內是光纖”，光字所在的哪一系列細槽是干什么的？

不懂，盲猜是破真空吧

大白小白 發表于 2024-8-16 09:21
看了lz的這個圖，標簽一般都很薄的，上面安裝一排密集的發光管，這個空間是可以占用的吧。
下面開孔安 ...

“孔內是光纖”，光字所在的哪一系列細槽是干什么的？

hl90 發表于 2024-8-16 18:29
不可以，

這里用的是漫反射光纖，體積小，自己發出的光自己接收，如果接收不到信號，給出反饋

@ahway 大佬請看，這種情況下的傳感器，能否用氣的思路實現？

大白小白 發表于 2024-8-16 09:21
看了lz的這個圖，標簽一般都很薄的，上面安裝一排密集的發光管，這個空間是可以占用的吧。
下面開孔安 ...

不可以，

這里用的是漫反射光纖，體積小，自己發出的光自己接收，如果接收不到信號，給出反饋

如果用光幕，上面就被擋住了，剝離出來的標簽就不好拿了，

如果用CCD定位，看都看到；

所以這里不能用光幕

還有一個結構我也深入思考過，后來放棄了

就是用氣吹或者真空吸

板上一排密集的孔，加一個氣流檢測表

如果標簽剝離后蓋住空洞，那氣壓會跟著變化，以此來判斷標簽有沒有被拿走

深入思考后，發現不靠譜，對于設備，要的是穩定

用空氣氣流/氣壓的方式檢測，

如果氣壓大了，標簽會被吸附在孔上，或者被吹飛，位置有偏差，精度就差了，有些老板不想用CCD，對于機械設備0.1/0.2mm的誤差能接受的

如果氣壓小了，就對檢測閥的靈敏度提出了更高的要求；所以

所以我就放棄了

看了lz的這個圖，標簽一般都很薄的，上面安裝一排密集的發光管，這個空間是可以占用的吧。
下面開孔安裝一排密集的接收管，相當于光幕。

這樣行不行？成本應該很低吧

大白小白 發表于 2024-8-16 09:13

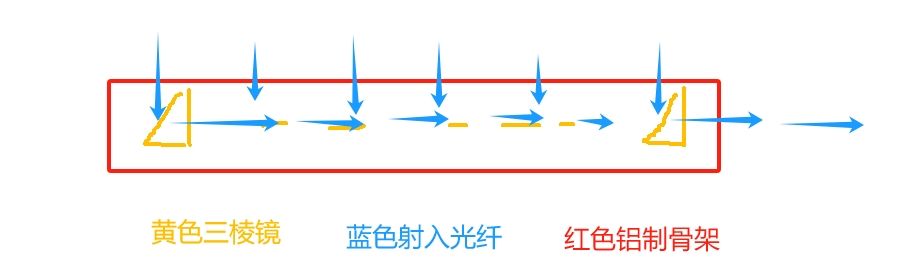

每一路的光程都不一樣，衰減太厲害了。

這個方案能夠理解，就是想找到一款平替的傳感器，解決多個平 ...

我的意思是，多個三棱鏡聚光的思路不太行，除非用一分多的光纖；


或者每一路的光在發射、接收之后，立即檢測，不要匯總檢測，

然后將檢測信息通過電信號發給采集單元，相當于多傳感器、分布式傳感器網絡的方案。

每一路的光程都不一樣，衰減太厲害了。

這個方案能夠理解，就是想找到一款平替的傳感器，解決多個平行，相鄰的標簽檢測。

標簽如果是透明的，透光的，有影響嗎？還能檢測嗎？

是否要么檢測標簽，要么檢測空氣？
