發布時間: 2024-8-12 17:08

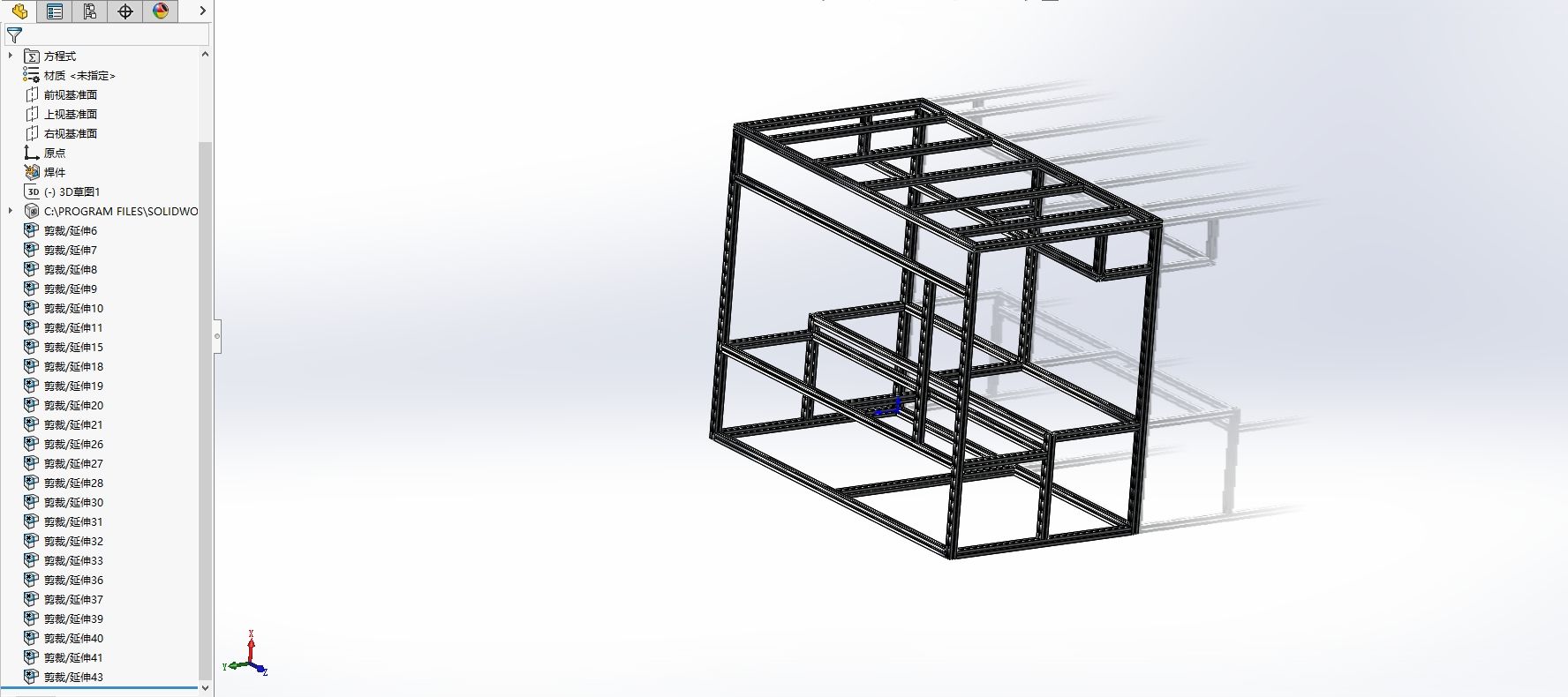

正文摘要:本帖最后由 阿飛LJ 于 2024-8-12 17:14 編輯 就像這種的，都是一體的，我該怎么出工程圖呢？這是能是個總裝圖了，單個的圖怎么出呢？ 有的上面我要攻牙打孔來著，搞個表格感覺又不太表示的清楚。 ... |
| 三維標尺寸 然后他們按尺寸切割拼裝 |
|
我們這邊都是之間整個出圖，再搞幾個剖面 |
| 我的方式是轉換多實體為裝配體，然后手動裝配角碼，再統計下角碼的數量（螺栓按照角碼數量2倍即可） |
冷月凝霜 發表于 2024-8-13 15:46 總長有點魔性 |
|
我們如果是自已搭就出表，注明規格尺寸，打孔要求。 如果外發，就出總圖。 |
| 后續還有這種架子的話，可以用怡合達的型材插件，名字叫“怡合達DIY鋁型材選型系統”，免費安裝使用，可以畫型材，門板，封板之類的，很方便，都是單體的，整體出圖還是單個出圖都可以 |
youke35730 發表于 2024-8-13 09:49 補充一下，連接件數量也要寫清楚。比如角鋁，T型螺栓螺母之類的連接件 |
| 以前做過類似的架子。直接不給成品圖。把需要多長的型材列成表格，讓鋁型材供應商直接提供對應長度的型材。斜切一般是45°，有需要斜切直接表明斜切(和供應商確認好斜切后的尺寸，就是從哪個邊切)，需要打孔或者攻絲的型材就單獨出一個圖紙，標出孔位置就可以。最終就是一個EXCEL表格和一些需要特殊加工的圖紙，很方便。反正都是買回來自己組裝。 |
