簡易擺臂機構求助

查看數: 3762 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-9 10:31

求教各位機構大佬，目前需要設計一個簡易的擺臂機構，請給點靈感。先謝過了！具體要求如下：微小型裝置，有個擺臂需要動作到左右兩個固定位置，負載可以忽略不計，微型直流電機帶減速驅動，電機只可控制正反轉，不 ...

回復

學渣渣 發表于 2024-8-21 09:05:31

水水5 發表于 2024-8-21 08:06
我上學的時候，這個叫馬耳他輪

各種都有吧。
能否解決lz的問題？

水水5 發表于 2024-8-21 08:06:26

學渣渣發表于 2024-8-15 13:46
https://www.bilibili.com/video/BV1TZ421K7SK

這不就是日內瓦機構嗎

我上學的時候，這個叫馬耳他輪

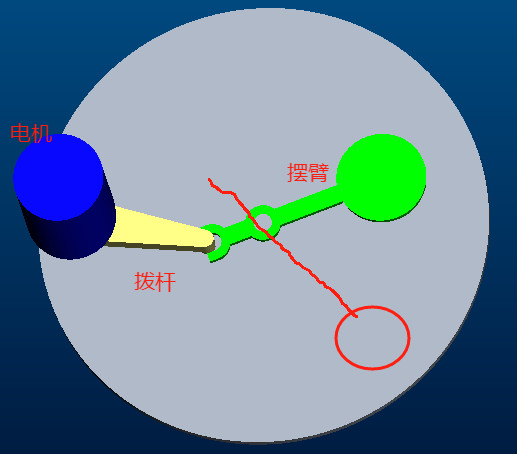

學渣渣 發表于 2024-8-16 10:09:38

@菜又愛玩

上圖沒問題啊


學渣渣 發表于 2024-8-15 13:46:40

599142655 發表于 2024-8-9 11:00
電機和擺臂之間不要硬連接，用阻尼連接。就是允許打滑就好了。

https://www.bilibili.com/video/BV1TZ421K7SK

這不就是日內瓦機構嗎

學渣渣 發表于 2024-8-15 13:45:32

余存發表于 2024-8-9 15:59
1.電機換個力矩電機，力矩電機不怕堵轉，2.傳動方式換成圓皮帶傳動，打滑
3.再不行上個磁粉離合器，到位 ...

這不就是日內瓦機構嗎？

@水水5

學渣渣 發表于 2024-8-15 13:31:43

水水5 發表于 2024-8-13 15:37
要加傳感器，到位之后電機就停。

贊成加到位傳感器或者行程開關。

學渣渣 發表于 2024-8-15 13:30:57

菜又愛玩發表于 2024-8-15 11:07
或者設計一個簡單的曲柄搖桿機構

來個圖示

我之前就給管理反應過，我這邊上傳不了圖發表于 2024-8-16 08:24

學渣渣 發表于 2024-8-15 13:26:51

cdhcn 發表于 2024-8-9 15:04
上個示意圖，大家再幫忙看看。目的就是實現電機正轉擺臂在A位置，電機反轉擺臂在B位置，不論電機轉多少圈。

關鍵就是lz的空間有多緊張？

菜又愛玩 發表于 2024-8-15 11:07:26

或者設計一個簡單的曲柄搖桿機構
