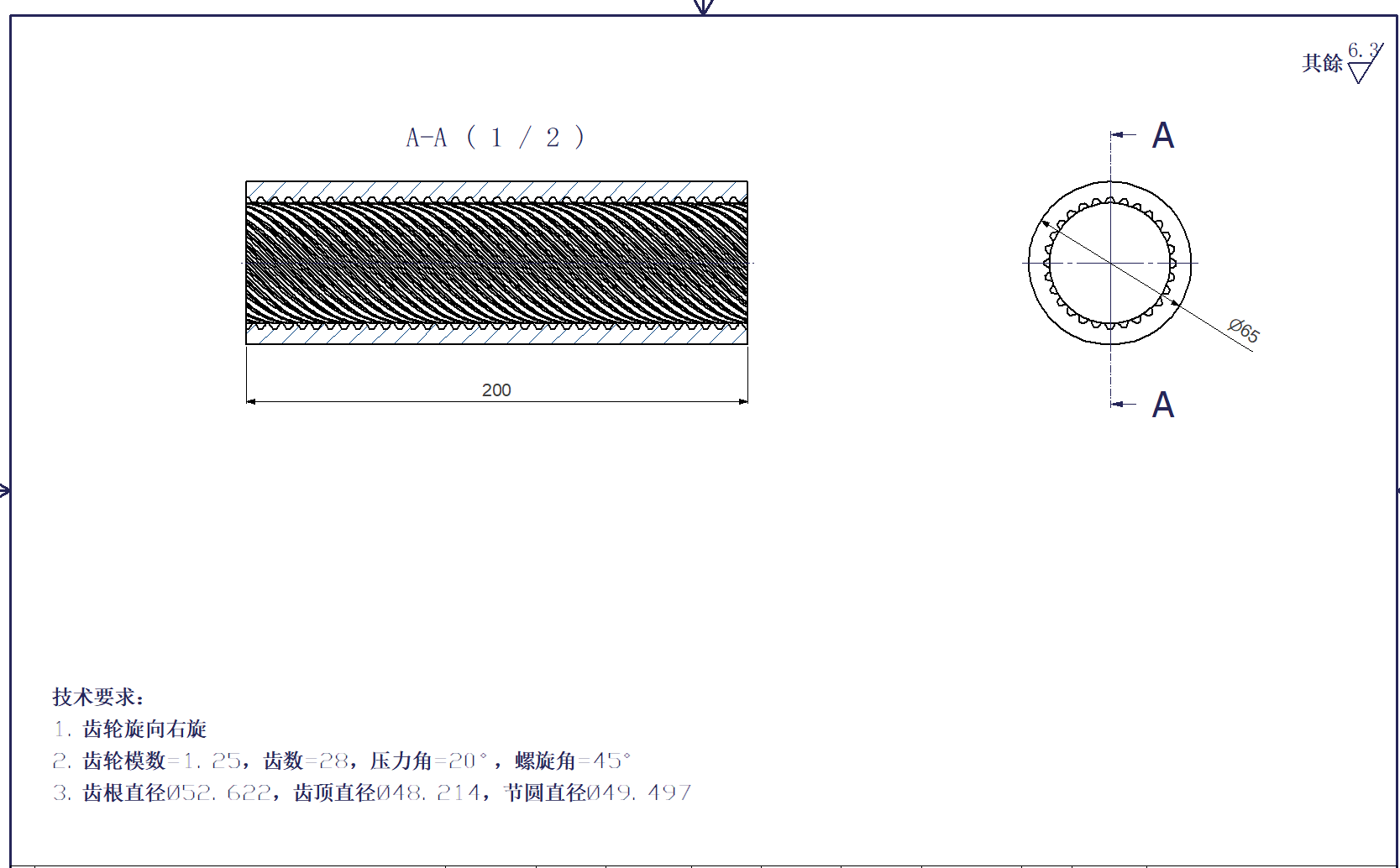

來幫忙參謀下這種很長的內斜齒套怎么加工

查看數: 1677 | 評論數: 10 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-8-3 11:55

正文摘要:

暫時想的方法是拿銑刀銑,非標定制那種6mm的銑刀長度20-30,用那種90°的刀具伸進去加工,零件旋轉或者就是車床拉,非標定制一把齒截面仿形的車刀,旋轉零件,一刀一刀拉出來 ...

回復

尹志春 發表于 2024-8-3 14:47:01
車床車就是了,多簡單 的事,
現在有數控車,多大的螺距都 可以車,
這種可認為是多頭螺紋,刀具定制就行了
斯文棒棒 發表于 2024-8-3 14:25:31
電極太慢,拉刀拉的定制刀具,不好整。
Dandylian 發表于 2024-8-3 14:16:23
工藝取決于量的大小,現在的設備和刀具都很先進了!
LiNing_jrjub 發表于 2024-8-3 13:41:15
坐等大保健春哥,
這玩意比膛線加工,如何?
我加工的話,先車外圓和內孔;外圓作定位,做銅頭用電脈沖打齒形,第一遍粗打;第二遍精打;完活
長度800、1000也不在話下

點評

定制刀具,可以認為是多頭螺紋  發表于 2024-8-3 14:48
車床車,拉床拉,都 可以實現,小批量,車床車,  發表于 2024-8-3 14:47
wtk1543301484 發表于 2024-8-3 12:07:30
這個是用在擠出機上的,行星斜齒輪擠出機
wtk1543301484 發表于 2024-8-3 12:04:52
暫時想到檢驗的方式是,做個28齒左旋的外斜齒輪,擰進去檢驗,但是好像內外齒輪在圖上有個20-40絲間隙
wtk1543301484 發表于 2024-8-3 12:01:12
之后可能還會有這種模數3-5長度800-1米的內齒套加工C:\Users\15433\Desktop\1722657546709
wtk1543301484 發表于 2024-8-3 11:58:35
有沒有其他加工方式,插齒機,放電,或者其他
