請教各位前輩,SW裝配體測量顯示的不是垂直距離,怎么調整?

查看數: 4412 | 評論數: 20 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-8-1 16:44

正文摘要:

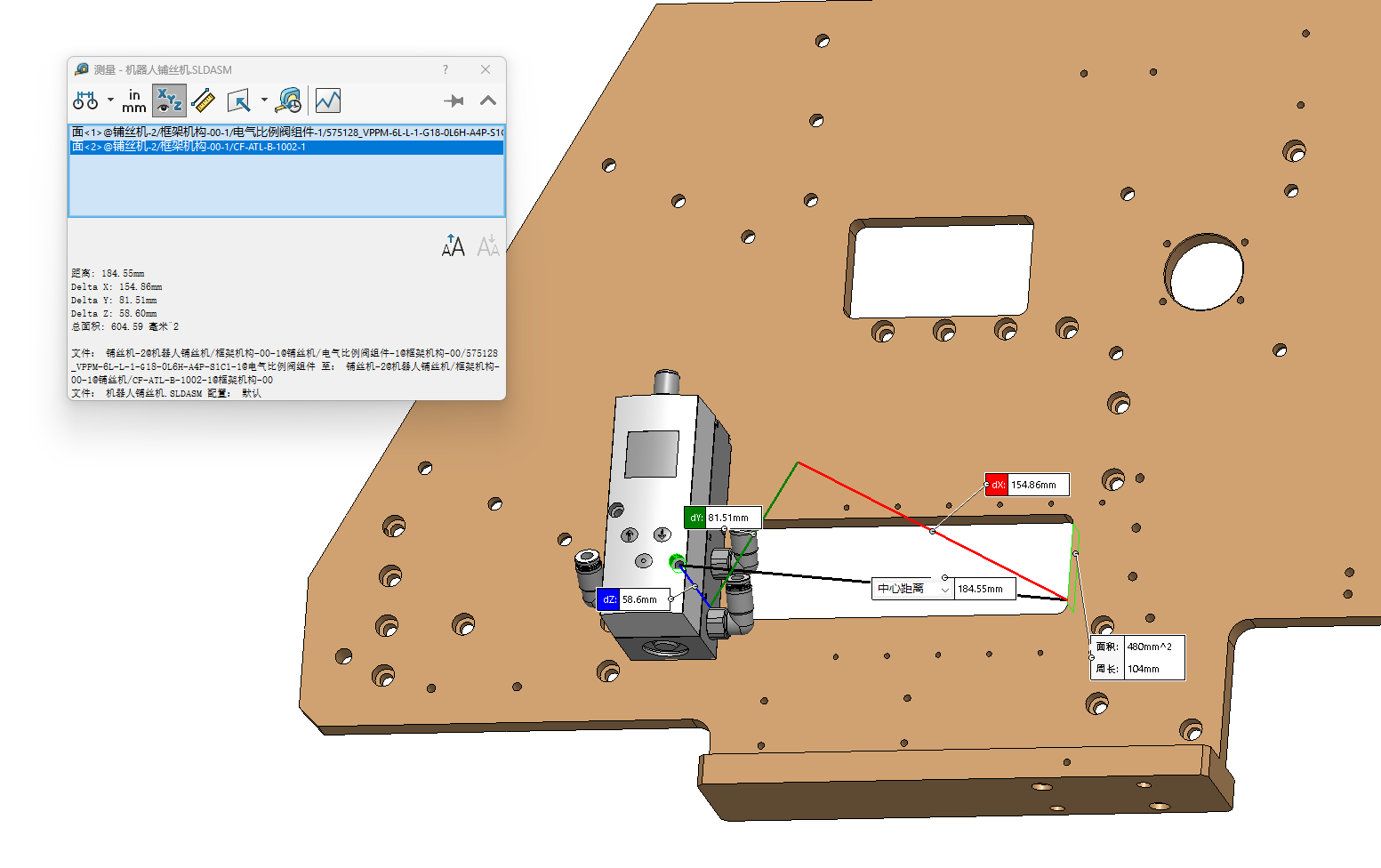

如下圖所示,測量?jī)蓚€(gè)零件的距離,但是顯示的不是垂直距離?這個可以調整嗎? 1 想到一個辦法就是投影好像可以解決,還有其他辦法嗎?

回復

笑對人生123 發表于 2024-8-5 08:42:04
clever球 發表于 2024-8-2 14:40
將其中一個零件與軟件自帶的坐標系平行 然后另一個零件與平行于坐標系的零件做測量就行了

好的,我試試
clever球 發表于 2024-8-2 14:40:50
將其中一個零件與軟件自帶的坐標系平行 然后另一個零件與平行于坐標系的零件做測量就行了
笑對人生123 發表于 2024-8-2 13:58:30
寰宇無人 發表于 2024-8-2 09:39
這個平面和坐標面應該不平行吧,SW是按坐標系方向來取值的

是的,改的話應該要把零件坐標系跟裝配體坐標系調成平行才行
EnochGo 發表于 2024-8-2 10:18:25
笑對人生123 發表于 2024-8-2 09:11
最后我就是通過劃線來測量的,這個的確挺難改的


很可能還是裝配體放置問題,因?yàn)闇y(cè)量工具本質上是投影求解,看你xyz三個距離線相對測量面都是斜的。
其實有個更簡單的方法判斷,隨便切換個標準視圖看跟你要的擺放位置一致不,不一致的話用這個工具可以重新定向,不影響已經配好的裝配關系。
用法是第一個面先選要正視的面,第二個面再選正視時要擺在上方的面,再按下《正視于》的快捷鍵,把模型視圖調好后,按照上面圖片去切換正視面,這樣可以解決復雜裝配體換視圖的需求
寰宇無人 發表于 2024-8-2 09:39:18
本帖最后由 寰宇無人 于 2024-8-2 09:57 編輯

這個平面和坐標面應該不平行吧,SW是按坐標系方向來取值的
春雪zw 發表于 2024-8-2 09:29:47

是基準面的問題
看前方 發表于 2024-8-2 09:29:26
很多標準件3D轉過格式后,它自己的幾個面就相互不垂直,甚至有些都變成了曲面
笑對人生123 發表于 2024-8-2 09:14:40
人在曹營心在漢 發表于 2024-8-1 18:01
先明確自己的訴求
1、判斷軟件設置是否有問題
測量同一坐標系下的圓柱面與平面間距離判斷是否可以測到相 ...

其實方法還是有的,只是想知道有沒有辦法改,最后就是直接畫草圖測量,只是會慢一點
笑對人生123 發表于 2024-8-2 09:13:39
盛行于世 發表于 2024-8-1 19:30
有沒有一種可能,你的固定零件的基準就和裝配體的三個基準面都不平行,有夾角才出現的

實際上我裝配體第一個零件的配合就是跟裝配體三個平面是有約束關系的,都是平行的
