兩排銷孔平行要怎么標注？

查看數: 2457 | 評論數: 11 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-7-31 17:31

正文摘要:

大家有沒有遇到過，兩根導軌，各兩個銷釘做靠山，這兩排銷孔平行要怎么在圖紙上標注呢？ 補充內容 (2024-8-1 15:16): 12樓補了圖紙示意圖

回復

加肥貓devil 發表于 2024-8-1 11:12:10
我都是孔中心線標基準，兩個基準互為基準然后平行度標一下，實在不行你就文字標注要求CNC一次把孔打出來
盧Tiger 發表于 2024-8-1 09:57:17
用銷與導軌是線接觸，用銷作導軌安裝的靠山可行嗎？

點評

對頭，側基準。  發表于 2024-8-1 11:31
只是作為安裝時的輔助，真正的強度還是靠螺絲鎖在板上的  發表于 2024-8-1 10:04
-YUN- 發表于 2024-8-1 09:51:08
我都沒標，這些都是CNC一次性打出來的
大兄弟aa 發表于 2024-8-1 09:20:26
學習下
dtltc123 發表于 2024-8-1 09:03:40
標銷孔位置度不好么

點評

因為只是作為導軌安裝的靠山，所以只要兩個導軌平行，也就是兩對銷孔連線互相平行就好了，如果標注位置度的話，需要控制的公差太多了，加工價格可能會高一點。  發表于 2024-8-1 09:11
viJoe 發表于 2024-8-1 08:59:20
可在技術要求里標注加工工藝要求，一次裝夾一次加工。
空空的空 發表于 2024-8-1 08:55:26
兩個基準的位置度
機械小卡拉米 發表于 2024-8-1 08:28:45
孔連個線標平行

點評

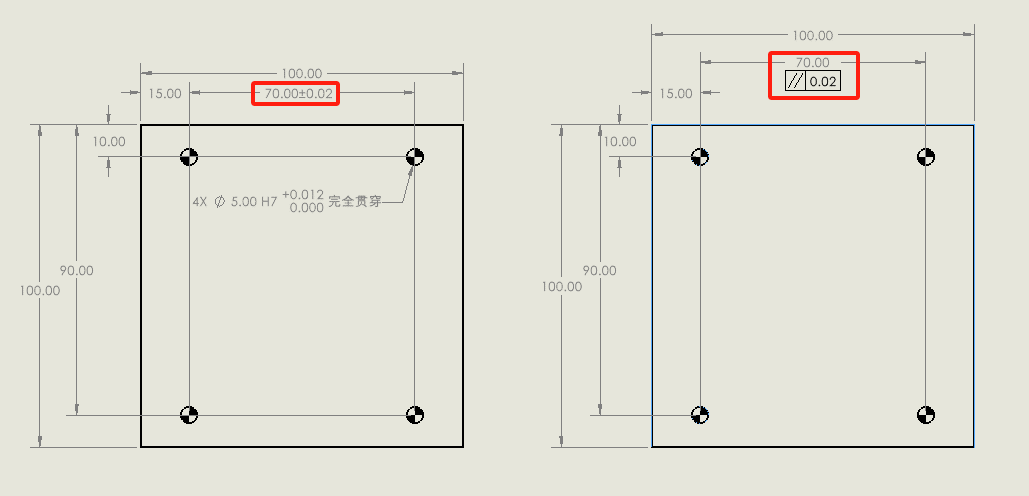

我一開始的時候是按照孔間距±0.02給的，因為不確定孔連線標平行是否符合制圖標準。 現在是不管符合不符合標準，不加距離公差，直接在孔間距的基本尺寸上加個平行度0.02  發表于 2024-8-1 09:07
