請問這個組件，四個導柱改為三個導柱可行嗎

查看數: 2861 | 評論數: 24 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-7-29 14:33

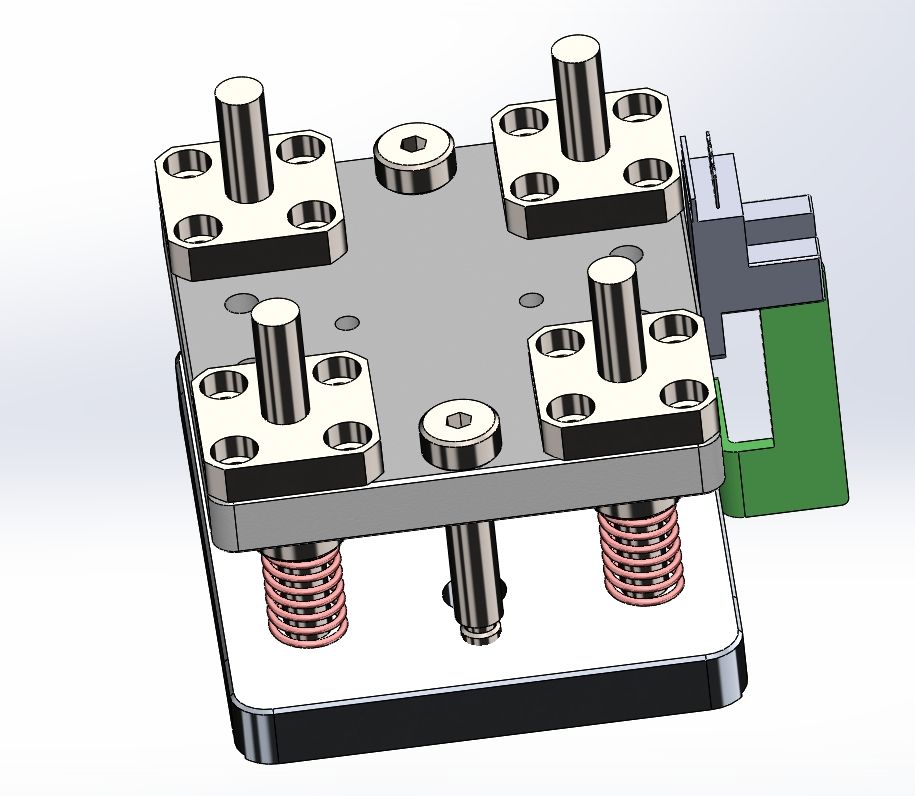

本帖最后由阿飛LJ 于 2024-7-29 14:58 編輯這個組件之前四個和直線軸承配合的圓柱銷沒有考慮周全，用的是普通的45#，客戶用了一兩個月發現這個機構晃動幅度比較大，之前公司叫了幾個裝配的過去 ...

回復

malizhao 發表于 2024-7-30 08:49:14

只看不發表意見，每天都能學到前輩大神們的先進經驗！

HZLG 發表于 2024-7-30 07:22:52

不成樣子吧

喂我袋鹽 發表于 2024-7-29 23:11:45

xue428032 發表于 2024-7-29 17:08
晃動，直接說明，裝配精度不行，一般是桿端加工精度不行，建議:直接買米思米精密型直線軸承跟導向軸；或者 ...

標件如何改造？這是一個DIY的好話題，愿聞其詳，最好有個圖明示，給你上分！

okmeiyou 發表于 2024-7-29 21:25:56

等邊三角形，問題不大

阿飛LJ 發表于 2024-7-29 20:53:53

改怎么稱呼發表于 2024-7-29 19:10
可以三根，考慮布局受力點在中心，無油襯套加工要求太高，慎用

是的，沒打算用無油襯套

改怎么稱呼 發表于 2024-7-29 19:10:46

可以三根，考慮布局受力點在中心，無油襯套加工要求太高，慎用

Aleksander 發表于 2024-7-29 18:13:19

都一樣的材質，最后是哪個先磨損呢

阿飛LJ 發表于 2024-7-29 17:41:27

駱馬湖鐵匠發表于 2024-7-29 16:33
晃，長徑比合適嗎？另外如果是4根導向2根軸精確定位，2根不要精確定位，不然形成過定位了

之前是導向柱磨損產生的晃動，更換新的導向柱之后就沒有了，我的意思是怕兩根會晃

平凡yjr 發表于 2024-7-29 17:18:28

看承重情況，二根只要柱銷軸徑夠和加工精度高，應該沒什么問題，經濟
