這個鏈條自動張緊該如何設計？

查看數: 10152 | 評論數: 28 | 收藏 7

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-7-11 15:13

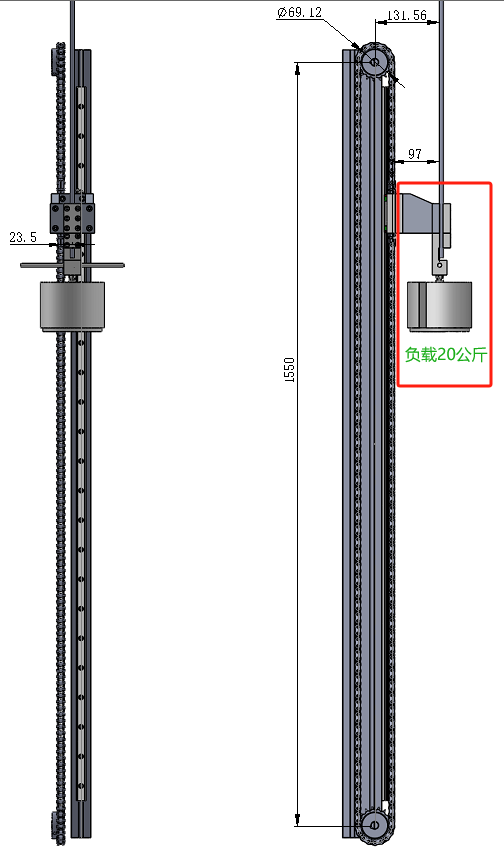

各位大俠，如圖所示，鏈條垂直提升20公斤往復運動，速度2-30米/min，有效距離1.4米。問題1，請問電機該如何選型；問題2，請問這個鏈條自動張緊該如何設計呢，因為它是往復運動，不知道該如何設計才好呢。對于問題1計 ...

回復

王克賢 發表于 2024-12-21 09:22:52

謝謝樓主的無么分享

ericshen12 發表于 2024-12-9 08:30:10

麥哥123 發表于 2024-7-11 19:15
背面再掛個相同重量的配重呀，這樣電機就舒服了，加減速也舒服

加了配重后，慣量是變大還是變小啊？按照等功原理，變大很多啊。

cangzhoumj 發表于 2024-12-7 12:58:47

加彈簧

猛子MZ 發表于 2024-12-6 16:52:24

狄天澤發表于 2024-7-11 17:13
給你建議（做過類似的項目）
1：提升速度更改為1.4m/s ，提升加速度3m/s2 （2~30m/min，一個缺點是調速 ...

大佬問一下，鏈條為啥建議改為10A的？不懂，求答

玥樂浩瀚 發表于 2024-12-5 16:00:38

根號二十九發表于 2024-12-4 17:20
請問下最后電機使用多大的？噪聲如何？鏈條抖動厲害嗎？

你好，最后我確定使用的是750W電機配10的減速機，10A鏈條，噪音是65左右，抖動情況沒有反饋（應該不影響使用）

根號二十九 發表于 2024-12-4 17:20:52

玥樂浩瀚發表于 2024-8-28 09:18
針對這個帖子回復一下，最后確定不需要用張緊裝置，選的10A的鏈條，負載不大，無變形，在此謝謝各位社友的 ...

請問下最后電機使用多大的？噪聲如何？鏈條抖動厲害嗎？

玥樂浩瀚 發表于 2024-8-28 09:18:40

針對這個帖子回復一下，最后確定不需要用張緊裝置，選的10A的鏈條，負載不大，無變形，在此謝謝各位社友的指導

xue428032 發表于 2024-7-15 17:16:04

怎么說了，你速度快齒數太少，多邊形效應很嚴重，抖動很酸爽的

北晨易 發表于 2024-7-15 17:03:26

鏈條張緊可以用標準件，裝在負載的另一邊https://www.yhdfa.com/products/VSR01-02
