各位大佬幫忙分析下這個圖紙

查看數: 2340 | 評論數: 7 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-6-21 14:08

正文摘要:

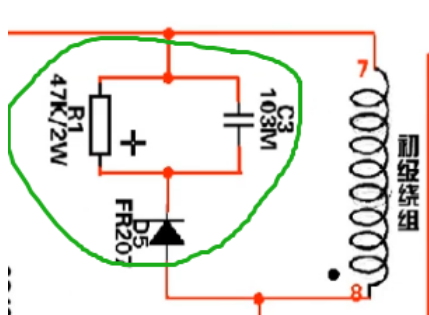

圖中初級線圈左邊并聯的這部分,我的理解是電容的作用是為了泄走線圈斷電的反壓,保護場管。然后電阻是為了給電容放電用的,那么二極管的作用是防止線圈通電時,電容短路,燒掉下面的場管,所以在這里起到反向鉗制的 ...

回復

大白小白 發表于 2024-6-21 17:07:51
大墨子 發表于 2024-6-21 16:292 z& W9 |; n) m. x4 a
你把電容去掉了,那還能叫lc電路嗎?

! E& i1 V" h" e' ?! H3 i# H! n0 [5 M這叫RCD吸收電路
" K) c6 Q3 _  d8 k- A+ {/ m/ J
DianGongN 發表于 2024-6-21 17:07:05
典型的反激式開關電源電路。( q( R+ o# \+ W* J# N
D,R,C是 保護MOS管的,你說的不錯。
% u2 u$ i( j1 Q' H& yR C是根據變壓器參數和輸入 輸出電壓 功率 計算出來的,一般用推薦參數即可。或者試驗確定最優。
( c( B, o/ k7 |6 S, S0 X: T9 c# Y: N6 v* d  ?/ A
“單用二極管泄這反壓行不行”
: E- T' A0 q0 C; H8 `9 e不行。用雙向TVS可以。
% i9 p) j' j( D; P1 u2 d! f7 r  k) C+ C/ Y
其他的,你自己再想想。4 T; y+ C) ^. y) ]' l
8 M7 d& f2 }$ J2 z' X
小伙子不錯,加油!
% q: ?& L8 i; P3 H* u* z
大墨子 發表于 2024-6-21 16:29:53
你把電容去掉了,那還能叫lc電路嗎?
東海fyh126 發表于 2024-6-21 15:10:42
典型開關電源初級,,,,,單用二極管,你要是有示波器就知道能不能用了。
鑫森淼炎垚 發表于 2024-6-21 14:53:21
不行。電容有儲能的作用。
mxj5438 發表于 2024-6-21 14:48:35
鑫森淼炎垚 發表于 2024-6-21 14:44, ~% i. T+ {$ A2 b5 B
你的理解差不多。電容可以改變,但不能相差太多,因LxC是一個重要參數。你可以拿一個電路板換一下,做個實 ...
7 D- W; `3 {0 c' t5 {
請問下前輩,那這里單放一個二極管續流行不行,整三個件的優勢在哪
2 N/ W5 H& u" y! l1 k  _" |
鑫森淼炎垚 發表于 2024-6-21 14:44:21
你的理解差不多。電容可以改變,但不能相差太多,因LxC是一個重要參數。你可以拿一個電路板換一下,做個實驗。
