發布時間: 2024-6-17 15:02

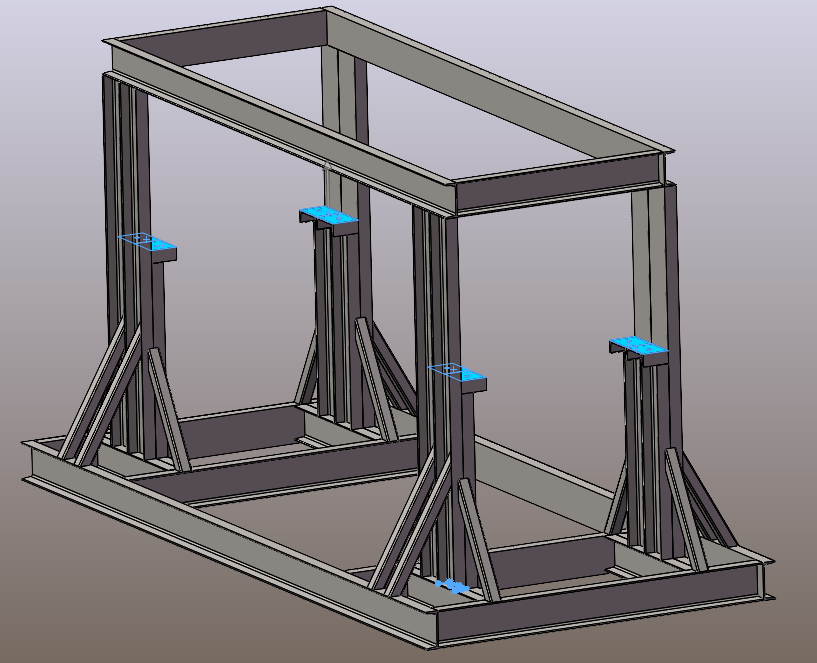

正文摘要:給設備設計了一個支撐架子，設備重量9T。該設備要放置在圖中藍色面上，通過螺栓連接，最外圍螺紋孔間距是3940x1156. 架子用的是20#b槽鋼。因為空間關系，支撐部位只能做成凸出來一塊，中間無法連起來，并在下方都立 ... |
Appvip 發表于 2024-6-28 10:52 大佬，牛皮 |
重新搞了一下，加固了一下結構，現在看起來好多了！
|
ynothmql 發表于 2024-6-28 09:20 哈哈哈，眼力不錯哇！還真是少輸了一個零  |
Appvip 發表于 2024-6-27 16:57 謝謝，有心了，但是我看你力總數是10000N，是不是少了個0  |
|
每個支腿受力按2.5噸計算，截面選的槽鋼20B，按圖中所示尺寸建模后進行SW靜應力分析，不知道對不對，供參考。 |
尺寸示意圖
位移分析圖
|
標上尺寸，有空讓大神用SW給你驗算一下 |
|
公眾號留言選取
|
李簡 發表于 2024-6-18 17:38  謝謝，我研究一下 |
| 方管會更好 |
