發布時間: 2024-6-16 23:58

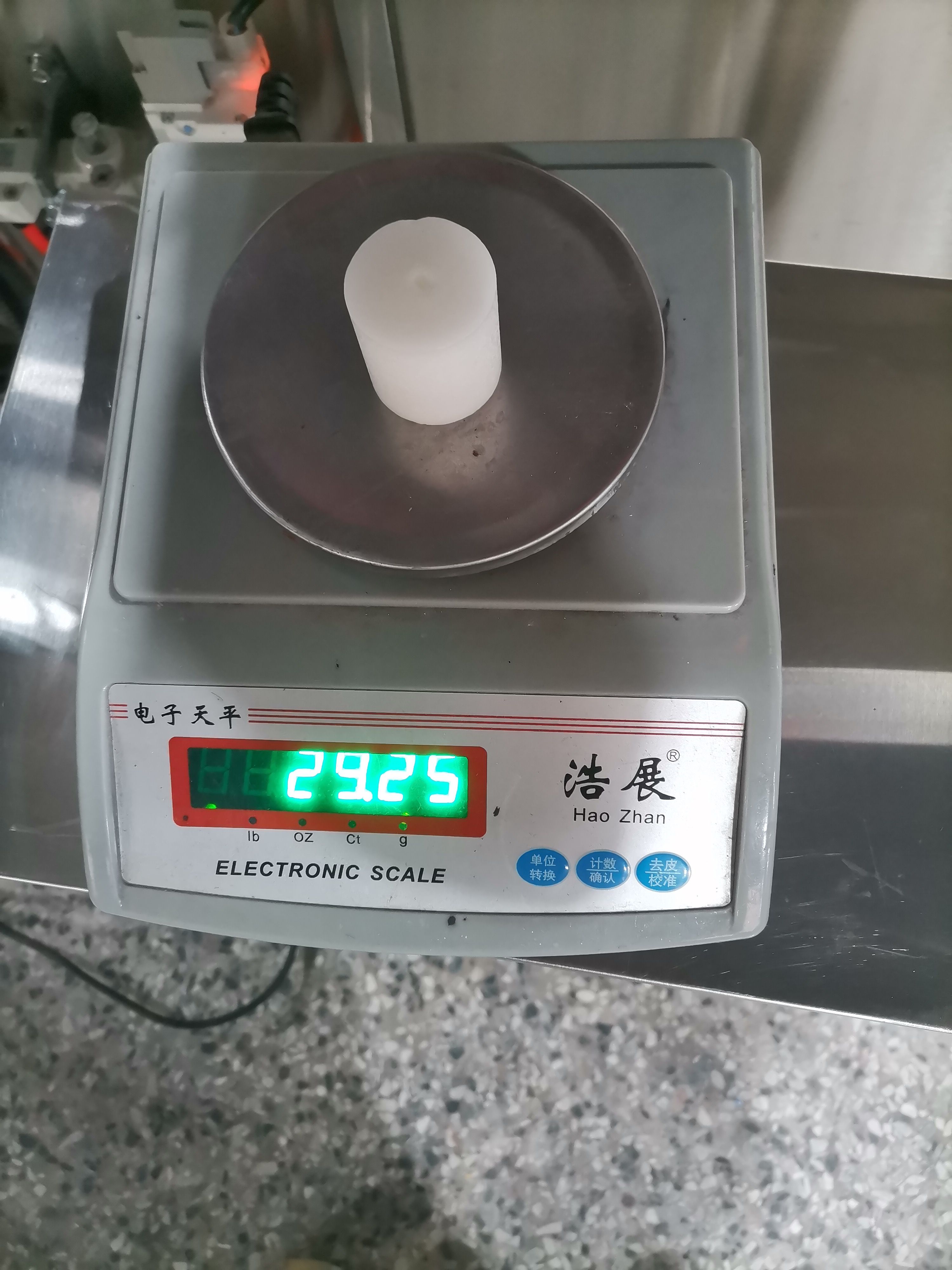

正文摘要:現在設計一個設備遇到了有點問題，請教一下大佬。大致情況是，現在有3個直徑35mm，高50mm的圓柱蠟燭相切擺放，現在需要把三個蠟燭取起來然后移到別的地方去，之前想過了用真空吸盤，但是因?yàn)橛邢灎T芯，真空吸盤中間 ... |
|
三爪氣缸仿形夾取不就好了嗎 |
| 三爪仿形，加硅膠增加摩擦 |
|
本帖最后由 風起于 于 2024-6-17 14:01 編輯 沒太理解是蠟燭中間有穿蠟燭芯的孔，還是蠟燭上面有個點燃的捻芯。如果不是孔是捻芯，可以自制一個吸盤。如果是孔可以用自鎖吸盤 |
|
做個三爪的仿形夾具，從三側間隙伸下去，應該占不了多少空間 |
| 仿形夾緊就行 |
|
正常來說，吸盤最簡單 1. 選擇小尺寸吸盤，每個蠟燭用三個10mm或15mm直徑小吸盤，避開中間蠟燭芯，定位準確即可； 2. 針式吸盤是穿刺方式扎入物料，但標準尺寸可能無法解決三個蠟燭同時抓取：
3. 可以參考囊式抓手AirGripper
|
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 臭寶的臭day
| + 1 | 問題描述清楚，顯得很專業！ |
|
本帖最后由 余存 于 2024-6-17 09:09 編輯 1.三爪氣動夾子，類似車床一樣抱緊。2.嘗試多組小的吸盤，避開蠟燭芯 3.如果允許扎孔，針式吸盤，但是我估計這玩意要扎比較深才行，正常來說客戶應該不接受。 |
