武當問道 發表于 2024-5-31 16:15
用螺紋就不叫快拆，改用鋼珠鎖緊銷加壓簧。收卷部分可以用滑套錐形撐開。也可以用連桿式。參考鋼卷開卷收卷 ...

強度我倒是不擔心，主要是要這樣做，我管子直徑至少160mm

落淚小丑 發表于 2024-5-31 17:10
有種叫做氣脹軸的，了解一下。

不行，氣脹軸但凡直徑大的，尺寸都巨大而且還重

有種叫做氣脹軸的，了解一下。

用螺紋就不叫快拆，改用鋼珠鎖緊銷加壓簧。收卷部分可以用滑套錐形撐開。也可以用連桿式。參考鋼卷開卷收卷線設備。

將POM塊內徑做成錐孔，留活動間隙固定在轉盤上，POM內孔壁鑲幾個強磁鐵，快拆頭做一個鐵錐芯與之配合，插入即脹開并吸合。抽出則松動。圓錐配合還可以簡化成上下兩段臺階孔軸配合，倒個C角也能插進去了。

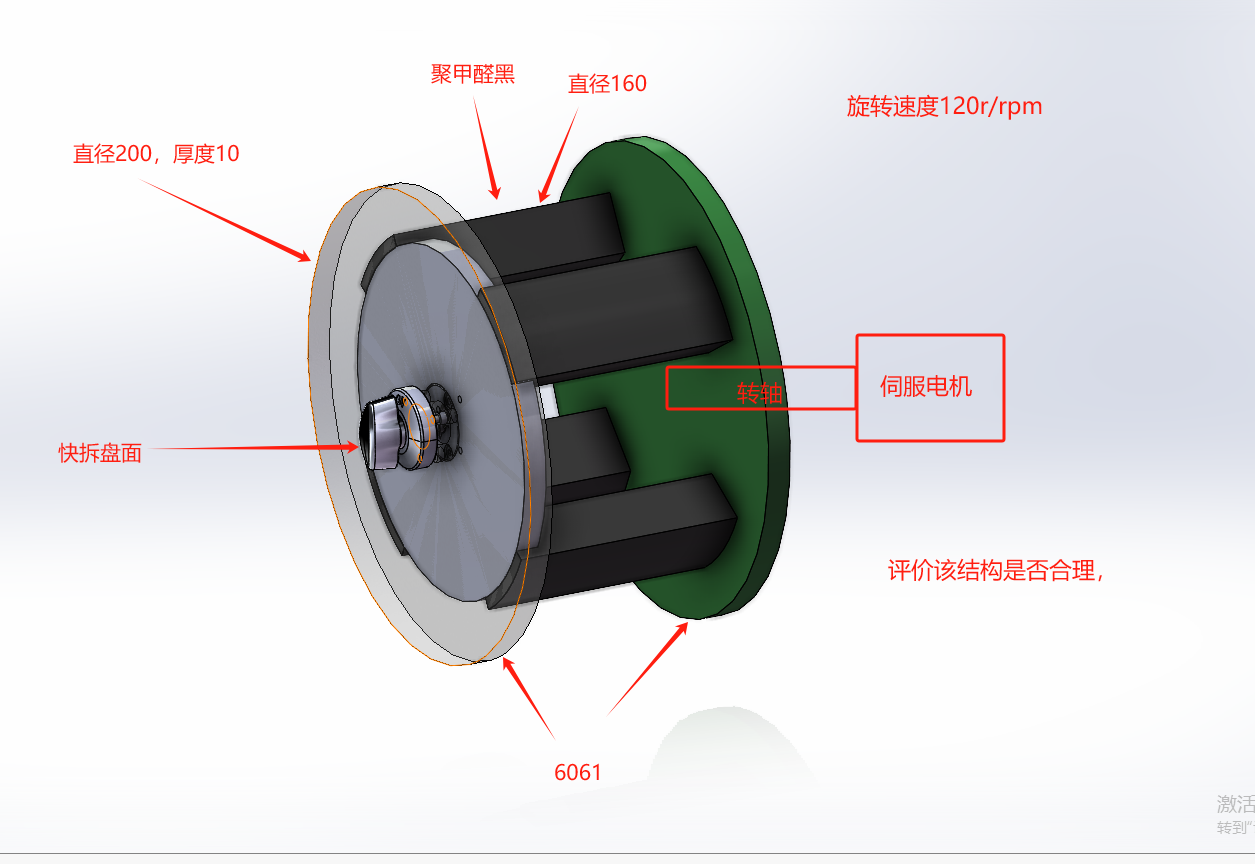

另外壓盤設計得是不是太結實了，200X10mm，有點重啊。5mm都行吧，用鋼板3mm都行吧。
你擔心的那個手?jǐn)Q螺絲，每秒兩轉的速度，螺絲飛不到哪去。

dearboy8888 發表于 2024-5-31 15:18
看看這種 ，應該可以借鑒.

老哥，他這個是手動變徑的吧，就是把外側盤面拆下來，然后手動把他滑塊立起來，再固定外側盤面

dearboy8888 發表于 2024-5-31 15:18
看看這種 ，應該可以借鑒.

感謝老哥，謝謝

看看這種 ，應該可以借鑒.

xueqingchao 發表于 2024-5-31 13:56
POM 部分可以做成楔塊機構，工作時軸向彈簧力作用下?lián)纹穑饫w環取時，通過快拆按鈕釋放力，使支撐光環的直 ...

老哥，不錯的想法，我想一下具體怎么做，我目前唯一擔心就是快拆部分，旋轉中會飛出去
