各位大神求助，砝碼該如何起吊

查看數: 4952 | 評論數: 29 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-5-30 15:05

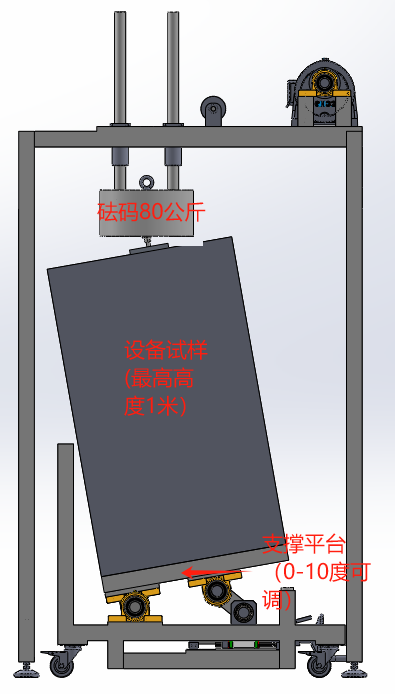

各位大神，如圖所示，支撐平臺（0-10度）可以調節，上面擺放設備試樣，當設備放到支撐平臺后，砝碼緩慢的放到設備試樣上面，然后砝碼靠自重（此時不受外界力）垂直向下給設備試樣施壓，放置10分鐘左右，砝碼提起，設 ...

回復

玥樂浩瀚 發表于 2024-6-3 17:36:02

亞共晶白口鑄鐵發表于 2024-5-31 18:38
四個直線軸承……你這讓裝配師傅看見了，連夜提桶跑路

請問有其他好的建議嗎，可以指點一下嗎？謝謝

不談指點，就是給點小建議，直線軸承以2個一對為標準，就算加工精度差點，調一調也能調出來。看你這個跨距也沒這么大，3個一組來用我感覺都很難調發表于 2024-6-4 17:34

亞共晶白口鑄鐵 發表于 2024-5-31 18:38:44

四個直線軸承……你這讓裝配師傅看見了，連夜提桶跑路

玥樂浩瀚 發表于 2024-5-31 17:27:24

受傷的仙人球發表于 2024-5-31 17:16
跑偏量你的滑輪都能容許的吧，而且這個跑偏對你的動作應該不影響吧

跑偏對動作不影響，因為定滑輪接觸點不變，就是擔心鋼絲繩跑出滑輪外面，沒有做過這一類的所以不是很清楚這方面

受傷的仙人球 發表于 2024-5-31 17:16:42

玥樂浩瀚發表于 2024-5-31 15:25
起吊90公斤，選用直徑6的鋼絲繩，像圖中這樣起吊，鋼絲繩會跑偏嗎，應該怎么設計防止鋼絲繩跑偏呢

跑偏量你的滑輪都能容許的吧，而且這個跑偏對你的動作應該不影響吧

受傷的仙人球 發表于 2024-5-31 14:26:12

玥樂浩瀚發表于 2024-5-31 10:52
四個導向柱是用的直線軸承，你說的再加兩個滑輪，讓角度走曲線，這個怎么操作呀，不是很理解呢，能簡單畫 ...

如圖所示，圖二增加了一個滑輪，可以增大包角，對線纜柔性要求更低一些


圖1


圖2

玥樂浩瀚 發表于 2024-5-31 10:52:06

受傷的仙人球發表于 2024-5-31 10:37
導向柱用直線軸承不要用襯套就沒問題，直線軸承間隙很大的，然后線纜稍微柔性一點就可以，如果覺得90°角 ...

四個導向柱是用的直線軸承，你說的再加兩個滑輪，讓角度走曲線，這個怎么操作呀，不是很理解呢，能簡單畫個示意圖嗎，謝謝

受傷的仙人球 發表于 2024-5-31 10:37:46

導向柱用直線軸承不要用襯套就沒問題，直線軸承間隙很大的，然后線纜稍微柔性一點就可以，如果覺得90°角彎不夠來，再加兩個滑輪讓角度走一下曲線就好

玥樂浩瀚 發表于 2024-5-31 09:22:30

cdhcn 發表于 2024-5-31 09:14
導柱是有潤滑的，只要提升方向是平行的，偏一點不會有問題。要怕可以找個類似東西實驗驗證。最理想的受力 ...

對，是的，高度也要加高很多
