學渣渣 發表于 2024-5-30 17:55
手搖絲桿要考慮自鎖吧。

而且還要考慮省力。我提議用蝸輪蝸桿角度儀，整個稱重平臺一起搖擺。

好主意。只要做一個弧形面出來就行。

玥樂浩瀚 發表于 2024-5-31 11:25
從下往上頂，空間不太夠呢

看你圖上的連桿的角度是比較費力。最好優化一下。連桿太平了。

599142655 發表于 2024-5-31 11:19
為啥不直接從下往上頂呀？

從下往上頂，空間不太夠呢

為啥不直接從下往上頂呀？

學渣渣 發表于 2024-5-30 17:55
手搖絲桿要考慮自鎖吧。

而且還要考慮省力。我提議用蝸輪蝸桿角度儀，整個稱重平臺一起搖擺。

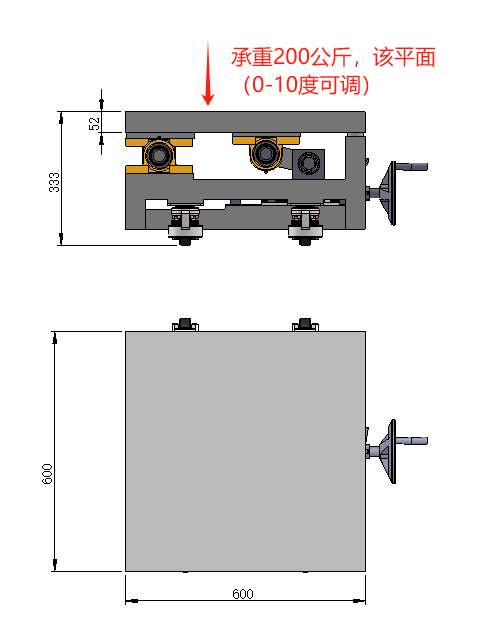

負載最大是200公斤，絲桿用的是梯形絲桿再加一個鎖緊塊

自己算一下，再加點安全盈余。

你這個玩意離死點有點近，目測絲桿推力要600kg!!!!!

hl90 發表于 2024-5-28 16:42
那有什么合適，力大磚飛
反正是手搖，導程也無所謂了，導程小了，多搖一會，導程大了，少搖一會；

手搖絲桿要考慮自鎖吧。

而且還要考慮省力。我提議用蝸輪蝸桿角度儀，整個稱重平臺一起搖擺。

看看lz負載如何，這玩意說不定有標件。

玥樂浩瀚 發表于 2024-5-28 16:33
額，較為合適的，這個該怎么確定呢

那有什么合適，力大磚飛
反正是手搖，導程也無所謂了，導程小了，多搖一會，導程大了，少搖一會；

0到10度，看你的載重多高，重心高度不同，可能需要考慮角度變化時會不會側翻；

每根導軌負載100kg，最起碼要稱重150kg/根
找到導軌，看導軌截面多寬，如果是30，那就絲桿桿徑用30左右的；

機械的根無非就是力和速度的分析；無他；

如果非要鉆牛角尖，絲桿隨便找一本選型手冊，看人家怎么選絲桿，多看兩遍例子就好了；（不同廠家選型思路不一樣，看得多了更迷糊，找一家就好）
