求大神指點鏈條輸送機的功率和扭矩計算

查看數: 3259 | 評論數: 14 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-5-24 14:21

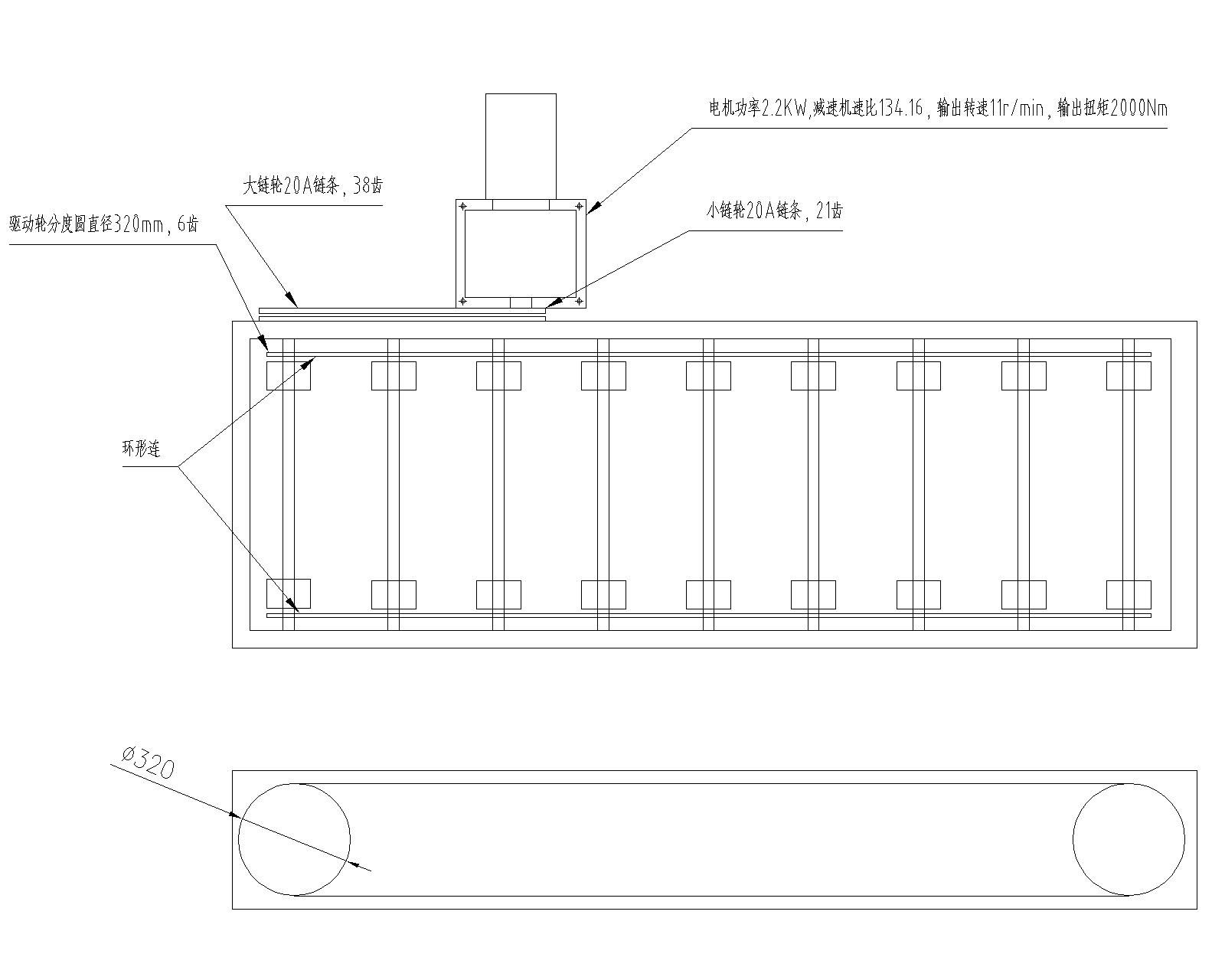

板鏈內部驅動輪直徑320mm 線體速度v=2.96m/min 線體長度110m 每個工位長度5m 22個工位，每個工位負載700kg 每米鏈條重量17.5kg 外側傳動鏈輪20A，大鏈輪38吃，小鏈輪21齒摩擦系數取0.088 減速機效率0.96 鏈傳動效 ...

回復

lynn900529 發表于 2024-5-27 08:44:15

面壁深功發表于 2024-5-24 17:01
如果是滿負荷啟動，電機功率不夠，我建議用上80%作為臨界值，也就是說電機功率再加大35%。

1648*1.35=2225KW近似2.2kw，
2622*1.35=3539Nm近似減速機6轉扭矩，

這樣看我計算滿足要求，對么？

wupeng1012030 發表于 2024-5-27 04:59:07

摩擦系數

青wings 發表于 2024-5-25 16:01:52

你最大的問題是系數都是拍腦袋得出來的，你的設備除了6齒驅動輪，其他的支撐軸上應該也有從動輪吧，就只算主動輪的摩擦系數？你這么選指定帶不動啊，我沒做過這么長的輸送設備設計，如果是我來干，我會隔一段布置一個驅動

w874868012 發表于 2024-5-24 21:45:02

你這個重載，我是覺得安全系數為2好點吧

qq642446015 發表于 2024-5-24 17:27:26

啥甲方要計算書！甲方真TMD的爽，接活外包

面壁深功 發表于 2024-5-24 17:01:46

如果是滿負荷啟動，電機功率不夠，我建議用上80%作為臨界值，也就是說電機功率再加大35%。

東海fyh126 發表于 2024-5-24 17:00:55

按照輸送機手冊，一步步算，，，，
