龍門桁架結構設計方案請教

查看數: 3063 | 評論數: 8 | 收藏 4
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-5-22 14:15

正文摘要:

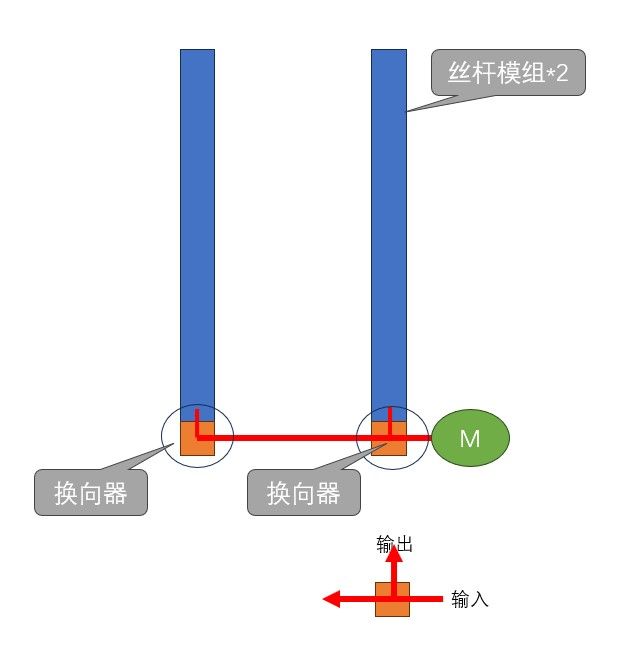

有一個三軸龍門桁架需求，第一次做，正好公司還剩兩套絲桿模組，打算作為X軸，Y軸Z軸再采購一套。想著一個軸上用一個電機用光軸連接傳動，避免雙電機不同步的問題。桁架橫跨1米，負重小于50kg。 請教有桁架設計的大 ...

回復

寒風123 發表于 2024-5-27 08:36:02
寒風123 發表于 2024-5-24 10:59
另外現在伺服很強了，可以直接用雙電機驅動兩根絲桿做同步，我現在都很少使用機械結構連接了，雙電機同步簡 ...

用雙驅伺服驅動器
武當問道 發表于 2024-5-24 11:35:50
T型換向器有的是，淘寶去找。就是干同步用的
寒風123 發表于 2024-5-24 10:59:02
另外現在伺服很強了，可以直接用雙電機驅動兩根絲桿做同步，我現在都很少使用機械結構連接了，雙電機同步簡單有效

點評

之前就用過雙伺服，上負載后跑著跑著就斜掉卡住了  發表于 2024-5-24 16:50
寒風123 發表于 2024-5-24 10:55:09
寒風123 發表于 2024-5-22 15:46
桁架橫跨1m,單絲桿或者齒條就行了啊，另外一邊直接從動

看你速度要求，一般0.5m/s，跨距低于1.5m我都是直接單驅動
599142655 發表于 2024-5-23 09:09:56
可以的，做過類似機構。換向自己用做。用錐齒輪就行。不過如果要求精度很高就算了。錐齒輪間隙不好調。

補充內容 (2024-5-23 13:45):
可以用同步帶把兩條絲桿連起來，這樣精度會好很多。

點評

之前自己也做過換向器，但是沒精度  發表于 2024-5-23 13:31
hxglty 發表于 2024-5-23 08:35:56
是否要雙驅主要取決于跨距，速度，我以前做過跨距700的單驅，負載跟你的差不多，但速度很慢，也能夠用，幾個絲的精度偏差，能上雙驅還是上的好
寒風123 發表于 2024-5-22 15:46:02
桁架橫跨1m,單絲桿或者齒條就行了啊，另外一邊直接從動

點評

單邊動力的畫會不會斜  發表于 2024-5-22 16:18
大佬，大于多少跨距，就要開始做雙動力了  發表于 2024-5-22 15:55
你好陳先生 發表于 2024-5-22 15:33:59
一邊絲杠一邊光軸嗎    絲杠做衍架

點評

兩根都是絲桿模組  發表于 2024-5-22 16:19
