發布時間: 2024-5-14 08:58

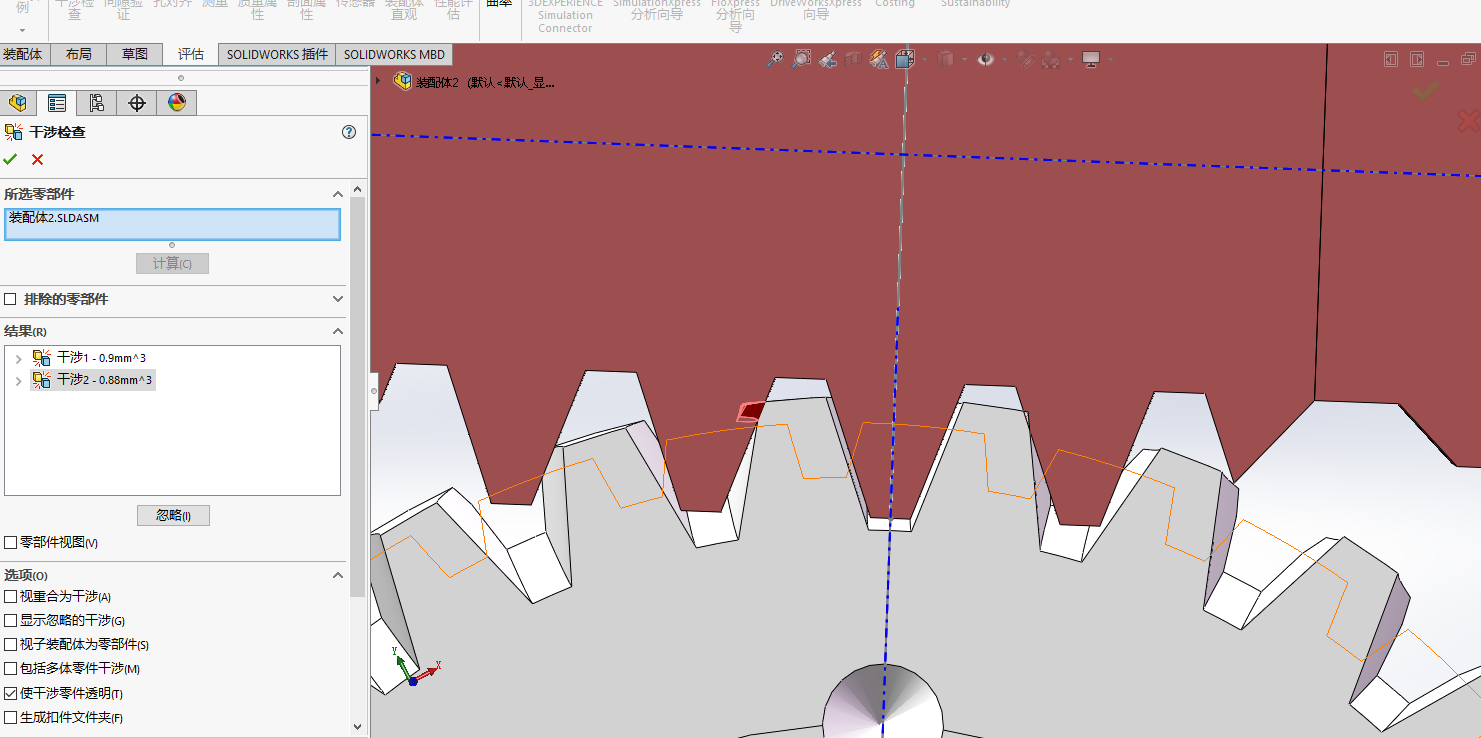

正文摘要:本帖最后由 開了又開 于 2024-5-14 09:04 編輯 9 [$ e0 R0 [2 ]8 o5 U! V4 |/ t* B* {) N g1 W8 A, L 第五屆“高教杯”機械類的模型，想用于ansys靜力學和瞬態仿真蝸輪蝸桿傳動，裝配體在solidworks上 ... |
| 齒形問題 |
|
可以利用方程式進行建模，利用漸開線和螺旋線進行精細建模" v: }7 o0 h: N9 P: v; i |
探根究底 發表于 2024-5-14 11:018 w$ ^- N" H9 H 您好，請問你可以具體說一下么，我也遇上這種問題了 |
|
插件建模蝸輪肯定干涉，蝸輪除了中間截面的齒形是漸開線，其它截面都不是；而插件建模都要用用掃掠等，這建出來都是近似的；所以裝配后肯定干涉。要想不干涉，蝸輪必須要準確建模，實際使用可以考慮用模擬加工法來獲得蝸輪模型。 |
|
齒形不行/ \- D- x. ?( J: c$ K8 n2 H- L |
| 模型建錯了可不得干涉嗎。蝸桿齒形是梯形的話，蝸輪端面齒形應該是漸開線，而非也做成梯形。另外你這個蝸輪好像也沒做出螺旋角來。 |
| SW:移動+碰撞 |
斯文棒棒 發表于 2024-5-14 10:08 沒用漸開線建齒形 |
liuhuiming177 發表于 2024-5-14 10:33' O6 l/ Q6 E; }) r, B! D r2 g8 L 我沒用漸開線建模齒形，這是干涉的原因嗎？ |
