多謝樓主分享

受傷的仙人球 發表于 2024-5-8 16:09
1、你這里使用V口對應不同直徑的原料，然后讓凸輪頂點與V口關閉位置保持一致，獲得相似的力
2、但是你這里 ...

我考慮，還是用“虎鉗”一樣的結構吧！

不一定每根鋼絲都能夾緊，可以分析一下變形量。

1、你這里使用V口對應不同直徑的原料，然后讓凸輪頂點與V口關閉位置保持一致，獲得相似的力
2、但是你這里鉗口肯定會有變形，那樣你的V口關閉位置保持不變的話，夾持力就會變化，時間長了，鉗口被壓變形稍微凹進去一些，夾持力就會掉落很多
3、你這里僅適用200N的力，應該是擔心把原料夾變形，所以需要一個適中的力，那么你的思路應該是怎樣保持夾緊的情況下，力保持變化不太多，樓上有兄弟說了彈簧方式，這是一個很適合你現在工況的方式，用彈簧保證夾持力沒有太大變化，放料時把彈簧打開即可，這樣也會簡單很多
4、你這里與產品夾持面，產品本身就是金屬，那么你這里可以根據產品工況選用材料，如果需要一個穩定的夾持，不在意產品表面劃傷和微小變形，可以使用硬的材料，比如Cr12做個淬火，如果需要保護產品，可以用不銹鋼，這樣夾持面被劃傷了也不用擔心生銹，如果一點不在意工況環境，用便宜的Q235也可以，磨壞了生銹不影響的那種

不限制壓桿的力，萬一有個壯漢一使勁把他掰到塑性形變咋辦。
可以用剪刀（杠桿）結構+模具彈簧，默認狀態是靠模具彈簧壓緊鉗口，需要放物料進去，就人力把彈簧壓縮，然后放物料后松開。
這樣你夾緊力還可以調

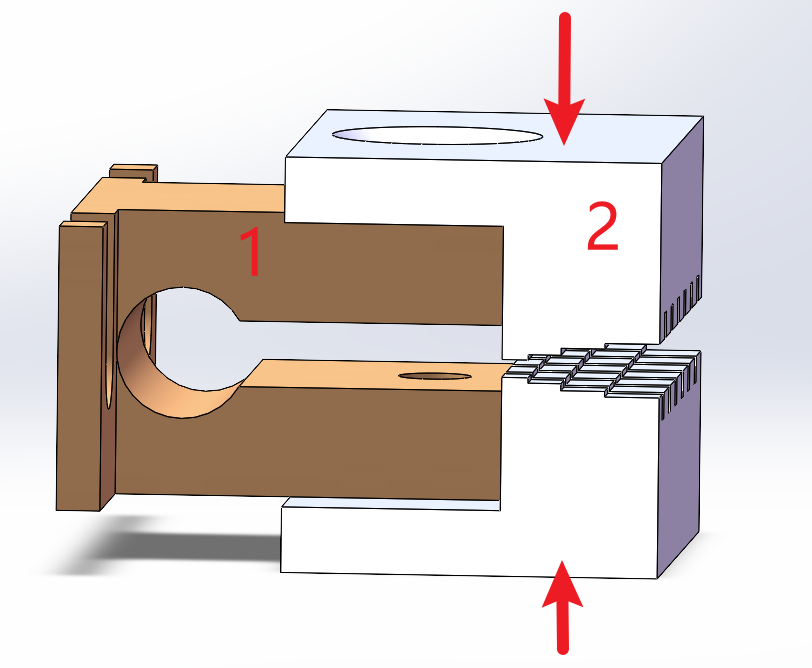

1號元件如果不用彈簧鋼材料，遲早會失效，為什么不直接改用壓簧

liangquan6 發表于 2024-5-8 08:11
感謝您的動圖，您看看我8樓的補充發言。

我的這個夾緊機構是否可行。

沒有死點位置的話，夾緊時就要人一直扳著手柄，不方便操作，搞個能卡著防止回轉解放雙手

你想要回彈，你在二號件上加彈簧不好嗎

麥哥123 發表于 2024-5-7 20:11
1、鋁不行，搞兩次就疲勞斷裂了。最次也得選彈簧鋼，
2、45鋼熱處理做鉗口一般性能也能用用，專業點就上工 ...

非常感謝！

我考慮聽您的建議，用彈簧鋼！

您再看看我8樓的補充發言
