請教快速按壓類似老式抽水井

查看數: 972 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-24 14:55

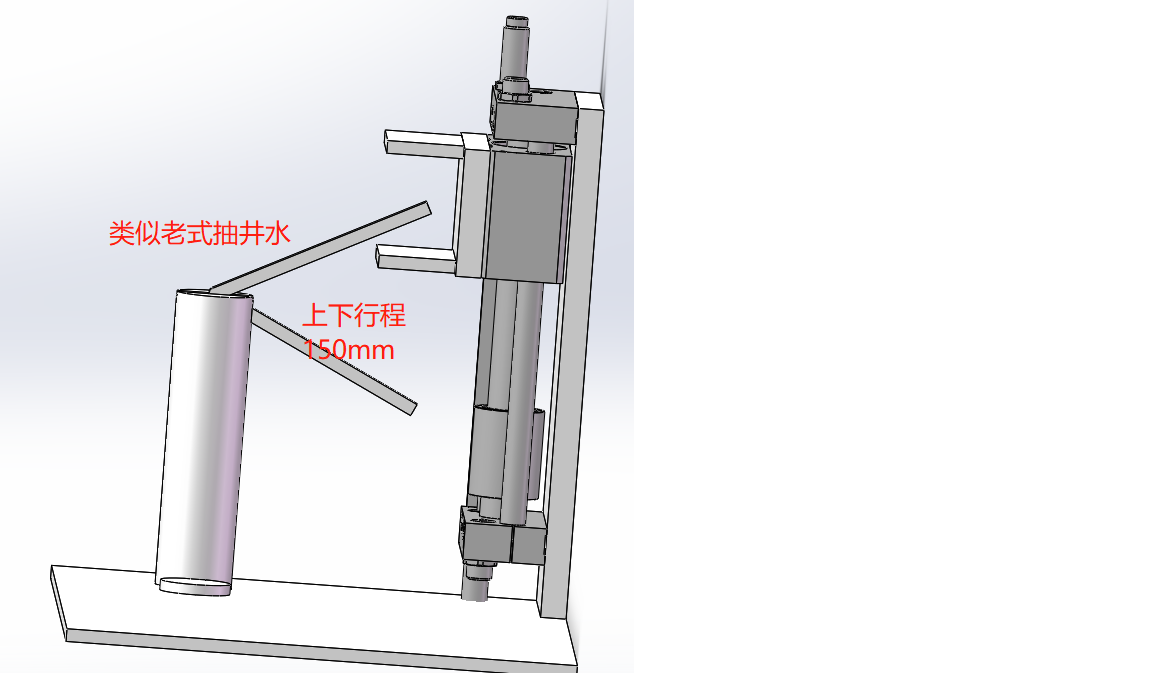

現在要做個工裝，要上下拉動壓桿， 2S一個來回。上下行程150mm，我自己用氣缸設計，活塞的桿子會在夾具上摩擦。大佬們有好的辦法嗎？

回復

trongtrongtrong 發表于 2024-4-24 16:00:38

【石油“磕頭機”是如何工作的？】 https://www.bilibili.com/video/BV1FL411c7Rj/?share_source=copy_web&vd_source=e46c217f8f4cc88e71f8d4c9b8da3225

zhaojunxian 發表于 2024-4-24 15:31:43

氣缸加連桿機構，你這直接氣缸推動氣缸桿子會憋壞了

旋轉接頭繪圖 發表于 2024-4-24 15:10:19

去嗶哩嗶哩搜索【油管搬運】手動抽水泵裝配動畫或者【油管搬運】雙作用手動液壓泵3D動畫希望能給你帶來靈感
