兩套獨立運動的白色帶輪是如何裝配到同一根軸上的？

查看數: 1554 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-20 16:24

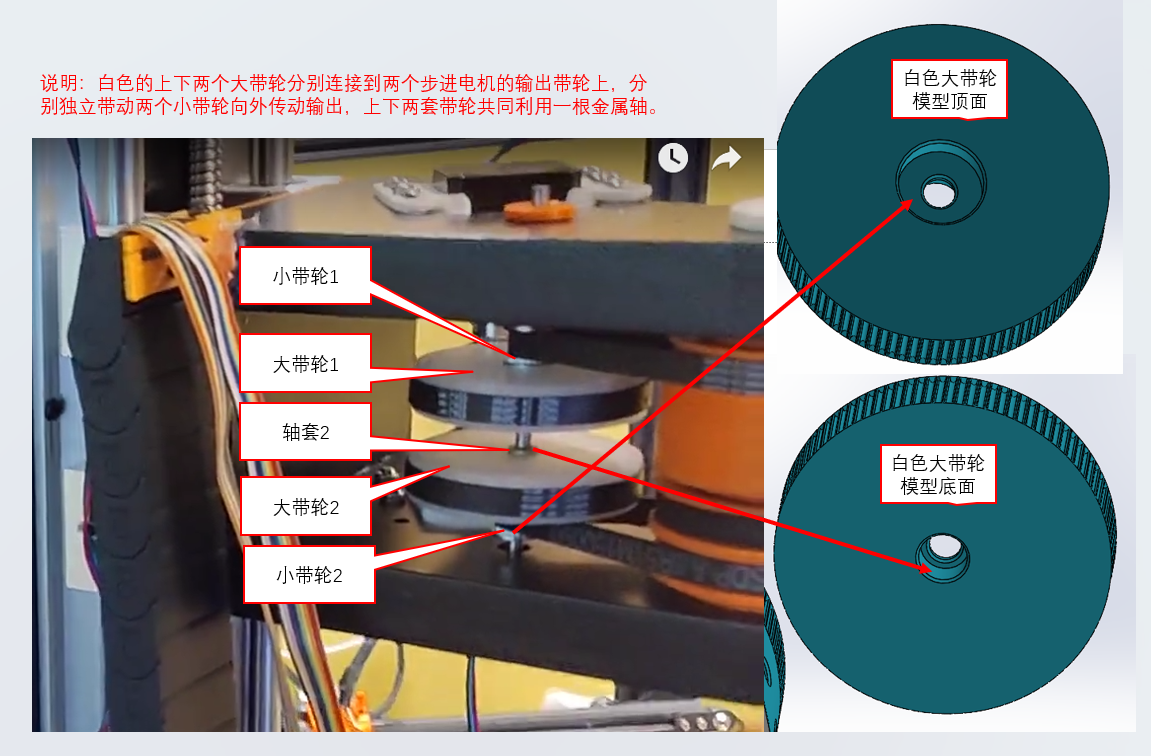

本帖最后由紅海星于 2024-4-20 18:18 編輯我的問題是：兩套小帶輪和軸套是怎么分別固定到白色大帶輪上的？與金屬軸是什么連接關系？說明：白色的上下兩個大帶輪(直徑50mm)分別連接到兩個步進電機的輸出帶輪上 ...

回復

紅海星 發表于 2024-4-20 20:17:50

如果小帶輪和軸套過盈配合配合到大帶輪上，那跟金屬軸是什么連接關系？

紅海星 發表于 2024-4-20 18:10:04

盧Tiger 發表于 2024-4-20 17:10
看結構可能是靠過盈配合連接

白色大帶輪厚度不到15mm，大約不到一半的厚度能嵌入小帶輪，過盈配合能牢固嗎？

金屬軸直徑5-6mm，與大帶輪的配合長度約7mm>軸徑，過盈配合應該牢固。發表于 2024-4-20 19:30

紅海星 發表于 2024-4-20 18:07:28

hoverin 發表于 2024-4-20 17:33
估計白色大帶輪與軸之間有軸承。。。

軸直徑大概5-6mm，從圖中按比例看，那軸承需要非常小，不太可能吧？

hoverin 發表于 2024-4-20 17:33:21

估計白色大帶輪與軸之間有軸承。。。

盧Tiger 發表于 2024-4-20 17:10:41

看結構可能是靠過盈配合連接
