做一個棒子跟一端的孔緊配，另一端做小一些，端頭裝杠桿百分表，打表就可以比較準確的測量出同軸度誤差

剛好手邊一本書上有怎么檢測，道理類似。

三坐標

整個棒子往里懟   通止規

做兩根25基準軸，放在墊起同高度的V型塊，在平板基礎上轉著測高度。

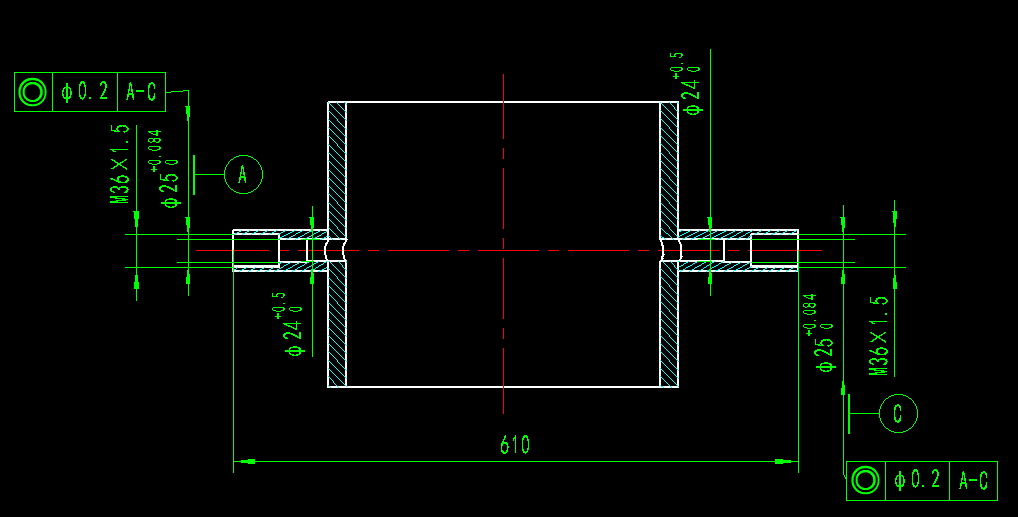

咋檢測不知道，但是你這圖畫的也太費解了吧，A和C標的位置不對吧。

類似 車床 尾座和三爪卡盤

兩頭用同心的塞規 檢測即可

1. 自己和自己同軸，標注方法有瑕疵
2. 同軸檢測就是一根軸穿過的事情
3.600多長，孔精度那么高，有點難搞呀，除非上轉臺

東北制造 發表于 2024-4-20 18:10
(⁎⚈ᴗ⚈⁎):;用激光

請問具體怎么驗證呢？激光可以驗證出.02的同軸度嗎
