軸與皮帶輪公差配合

查看數: 15323 | 評論數: 29 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-19 11:08

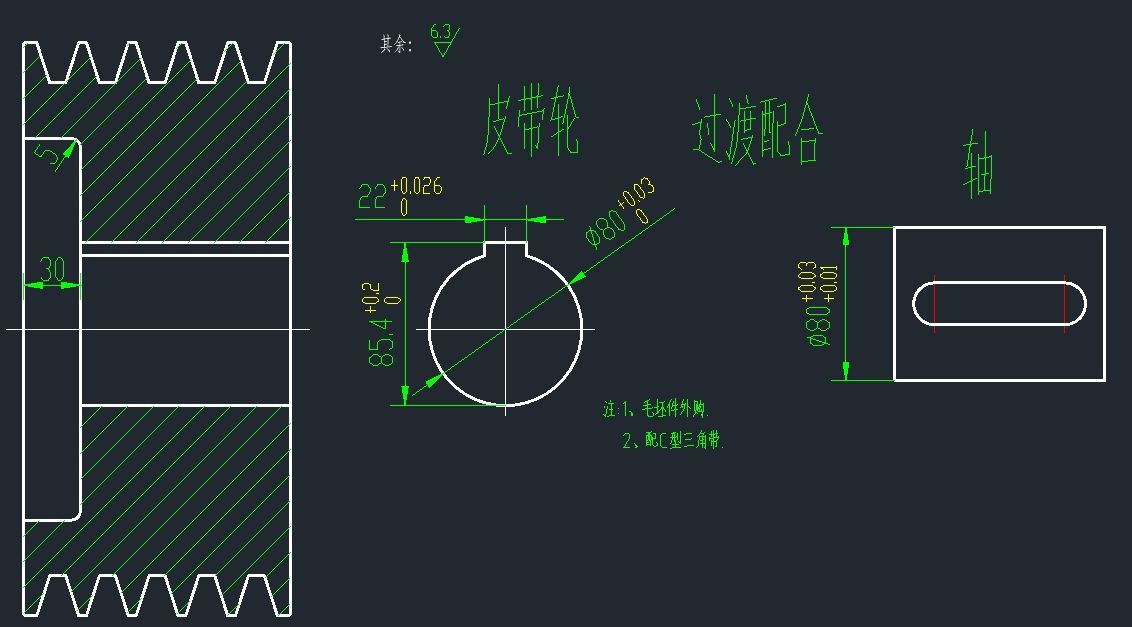

這是我最后選的公差配合為H7/m6.。機加工的說軸0 +0.01 皮帶輪 0 -0.01 自己瞎編出來的。那么換做你，選哪種？

回復

liuxiaojiexs 發表于 2024-12-20 20:32:41

逐夢2020 發表于 2024-4-20 13:13
個人認為這種皮帶輪與軸的配合應該選間隙配合。皮帶輪H7，軸按g6或者f6設計。

按照這個公差做，即使是同一個方向，也經常有咔咔的異響，我就吃過這個虧了

金光大道 發表于 2024-5-15 21:37:51

帶鍵還過盈，裝配不易呀，

高圓圓女神 發表于 2024-5-15 13:51:36

沒用過這么大功率的，1.5KW的用H7g6使用起來完全沒問題

黃斯超 發表于 2024-5-14 13:11:56

不搞間隙配合裝配不得搞死。工況這么惡劣需要有過盈量？

大白123 發表于 2024-5-13 11:20:53

逐夢2020 發表于 2024-4-20 13:13
個人認為這種皮帶輪與軸的配合應該選間隙配合。皮帶輪H7，軸按g6或者f6設計。

把鍵卡壞了，重型設備我們都是過盈配合，熱裝居多

大白123 發表于 2024-5-13 11:18:41

hoverin 發表于 2024-4-19 11:30
皮帶輪需要這么緊嗎，軸正公差會不會太緊不好裝啊。。。

過盈配合，松了會飛出來，熱裝或者冷裝

駱馬湖鐵匠 發表于 2024-5-11 15:10:05

按圖施工

zhaoyh52 發表于 2024-5-11 14:10:12

這是我最后選的公差配合為H7/m6.。

我們選用H7/k6，當然也可以采用賬套連接形式

管理團隊 發表于 2024-5-11 09:34:12

公眾號留言選取
