為何不用專業計算受力分析的軟件

簡支梁是一端鉸支座一段滑動支座，不是像你圖中這樣端面和底面都滑動的。簡支梁是約束位置只承受力而不承受力矩，如果約束位置本來承受力矩就比較小，那固定約束的結果就會比較接近；而做成像你這樣端部也能滑動的情況，那就變成了能承受力矩和軸向力、而無法承受豎直方向的力，結果自然會相差很多。

先復習一下理論力學和材料力學

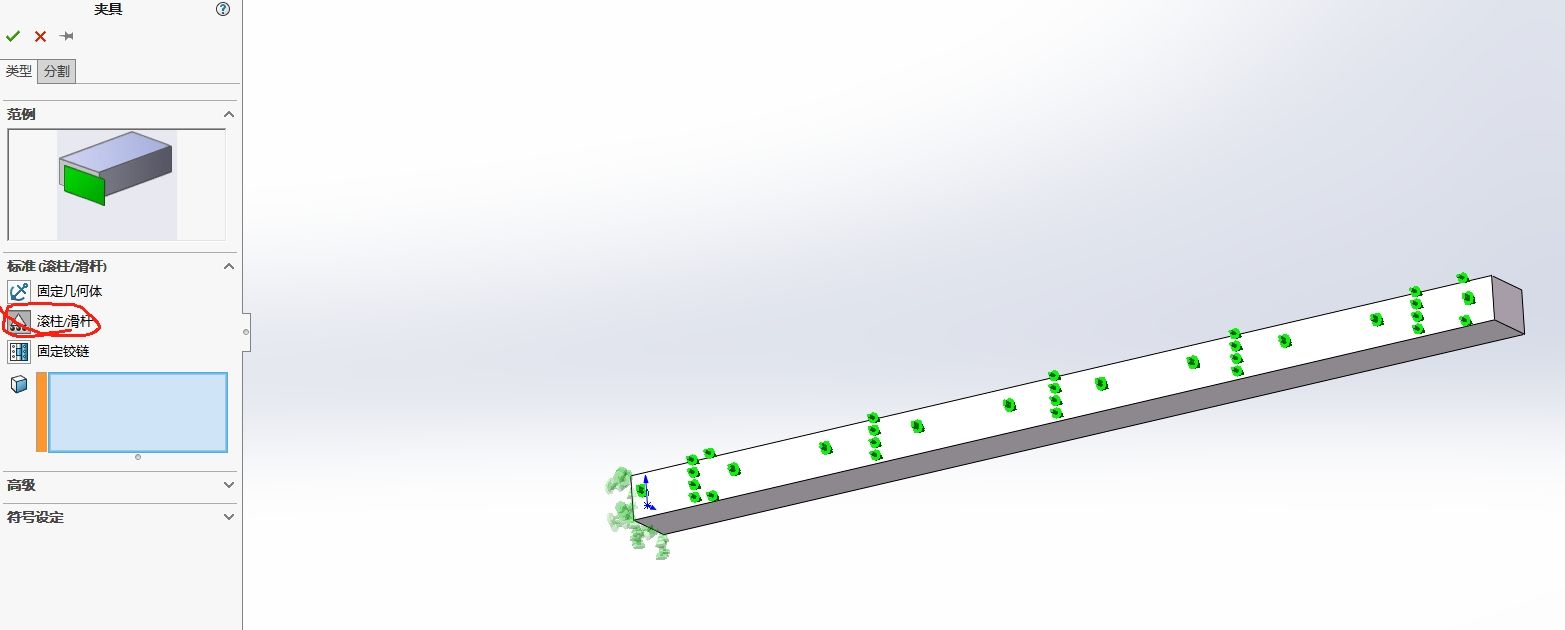

使用“滾柱/滑動”約束可以指定平面能夠在其基準面方向自由移動，但不能在垂直于其基準面的方向移動。
想象一下一個在墻上（上下滑動）的梁
這個應該用“固定幾何體 ”來約束
實際用“滾柱/滑動”約束，會提示“迭代解算器已停止。解算器計算困難。模型的夾具可能不夠。無結果保存。”得不到模擬結果

剛好不懂，看下大神們的解答

江山踏步 發表于 2024-4-9 21:01
你得使用梁單元進行分析，因為你分析的是梁。
還有應力云圖使用的是米沃斯應力。米沃斯應力的理論基礎是第 ...

好像聽懂了又沒聽懂。很有道理的樣子

你得使用梁單元進行分析，因為你分析的是梁。
還有應力云圖使用的是米沃斯應力。米沃斯應力的理論基礎是第四強度理論，而第四強度理論是做主應力校核的。
所以你在求完梁的彎曲變形的拉應力之后，還得把拉應力轉換為主應力。
算出主應力之后，再根據第四強度理論進行應力校核。

不能用固定約束吧，是和手算結果對比嗎
