關于圓頂閥密封件的設計

查看數: 1129 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-8 09:52

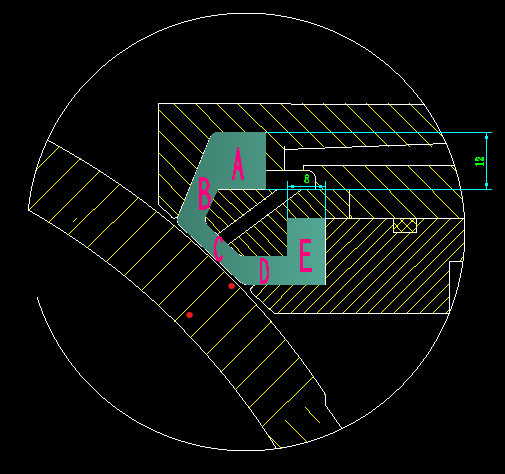

請大俠指教： 1、圓頂閥密封件由A~E組成，請問，為何A、E段厚度那么厚？C段厚4mm. 2、密封件與球頂的間隙一般多少比較合適？感謝！

回復

東海fyh126 發表于 2024-4-8 11:13:01

我們叫半球閥或者V球閥，密封件與密封球面是過盈配合，不是間隙配合。視密封壓力采用相應的必須密封壓力。

有類似充氣密封件，用在氣送管路比較多，，，，發表于 2024-4-8 13:46

請問，在打開或關閉的短暫時間內也是過硬配合嗎？我接觸的圓頂閥在這個時候是排氣的，密封件與球頂是有間隙的；關閉到位后，充氣讓密封件頂在球頂上實現無間隙密封。發表于 2024-4-8 12:25

冷水黃金 發表于 2024-4-8 11:02:27

沒有全部圖形。
猜測方便加工

請見4樓發表于 2024-4-8 12:32
