求助大佬：結構優化

查看數: 6805 | 評論數: 21 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-3-27 10:23

正文摘要:

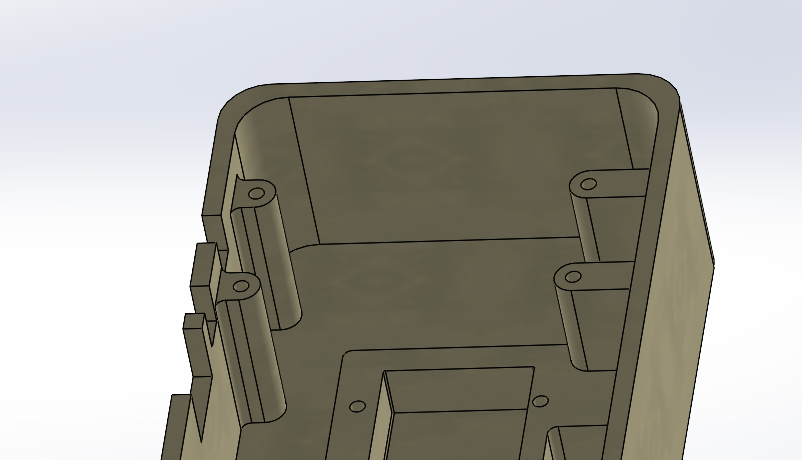

這是一個殼體，試驗件是機加件，想改成注塑件，殼深20mm，四個上螺釘的支撐柱最高端至底部為17mm，改成注塑件應該怎樣做最好啊？

回復

阿忠90 發表于 2024-4-17 18:23:06
這種圖找做結構設計的做，還是挺基礎的。不知全貌只畫了一部分，可以根據實際情況調整?？凑搲镎f的要用嵌螺母，成本高，加工不便，只是為了固定PCB板完全沒有必要做的那么復雜。



點評

下沉或凸起取決于你的用途，塑料件固定PCB板立柱與外殼加一條筋連接保證強度，且筋的厚度不超過壁厚的1/2避免縮水；筋比立柱矮3—5mm，避免PCB板元件引腳與筋干涉。材料沒有特別要求的話可以用PP，便宜可做阻燃。  發表于 2024-4-18 13:48
哦哦 你是底部的小矩形下沉啊 也是個辦法  發表于 2024-4-18 10:23
底部是沉下去的，做了拔模斜度，厚度一致，底部外側是凸臺；如果底部要做凸起，殼體外側則是凹槽。  發表于 2024-4-18 08:31
你畫的和我差不多 不過你把底部提高了 厚度就會不一致 注塑大概率有問題  發表于 2024-4-18 08:11
管理團隊 發表于 2024-4-17 15:56:17
公眾號留言選取






點評

如果可以 我真的很想把我優化之后發給你 我是有做拔模角度的，厚度也一樣，但不美觀，挺想找個明白的人討論學習一下  發表于 2024-4-18 08:16
蝦小米 發表于 2024-3-29 18:39:33
臭寶的臭day 發表于 2024-3-28 13:27
請問，您說的熱壓螺母，常用于哪些材料中？abs pc 這種嗎？

我是一般用于ABS、PP、PPS等熱塑性材料，PC+ABS需要螺母預熱，PC材料建議不用熱壓螺母，試過幾次發現質量不行
z65668396 發表于 2024-3-29 11:22:31
注意螺絲柱背面和側面會有縮水，
如果經常拆卸，就熱壓螺母，不經常拆就不用熱壓直接自攻絲
其他OK
15766377718 發表于 2024-3-28 16:56:46
Y用鑲注螺母，底部避空的話拉個加強筋
武當問道 發表于 2024-3-28 14:27:40
逆轉的月亮 發表于 2024-3-27 14:14
這個殼子竟然是機加件，你的意思是說是一塊金屬，中間掏空出來的，那你老板可真是大氣魄呀。

才20深，很貴嗎，打樣比開模便宜多了
臭寶的臭day 發表于 2024-3-28 13:27:40
蝦小米 發表于 2024-3-27 16:32
螺釘支撐柱可以用自攻，或者注塑時銅螺母與殼體一體成型，或者注塑后熱壓螺母，工藝上都可以。所有厚度都需 ...

請問，您說的熱壓螺母，常用于哪些材料中？abs pc 這種嗎？
云中有仙 發表于 2024-3-27 16:57:58
不知全貌  無法評價

點評

也是不敢發全 怕挨收拾  發表于 2024-3-28 11:57
梟梟沖 發表于 2024-3-27 16:53:00
梟梟沖 發表于 2024-3-27 16:51
圖中方框的壁厚需要改掉，壁厚與你注塑的材料相對應，以ABS為例通常為2mm，通常注塑件需要做到壁厚均勻（例 ...

補充圖



點評

謝謝 你說的我會做的 做好了給大家看看  發表于 2024-3-28 11:57
