tzcaokun 發(fā)表于 2024-3-27 09:10
先折彎再熱處理。折彎的時候順著冷軋紋路折。或者折彎位置高頻。或者換材質；可以考慮不銹鋼彈片；也能達到 ...

感謝您的熱心解答，您所說的折彎位置高頻是指在折彎工序前進行嗎？不銹鋼彈片是不是sus201？

阿飛LJ 發(fā)表于 2024-3-26 18:44
這個百度上不是有很多嗎，哈哈。
比如：材料是65Mn，板厚1.5 mm,折90度彎，硬度要求是40-45HRC，我選的加 ...

謝謝你的熱心解答，可能我不太會用關鍵詞，百度到的內容很多都是廣告，或者是不夠全面，所以想發(fā)帖看看有沒有懂行的網友可以比較系統(tǒng)全面地說一下

把折彎處燒紅，再折彎。

先折彎再熱處理。折彎的時候順著冷軋紋路折。或者折彎位置高頻。或者換材質；可以考慮不銹鋼彈片；也能達到所需效果還容易加工

加大R角，

你把折彎半徑加大到5毫米試試呢

這個百度上不是有很多嗎，哈哈。

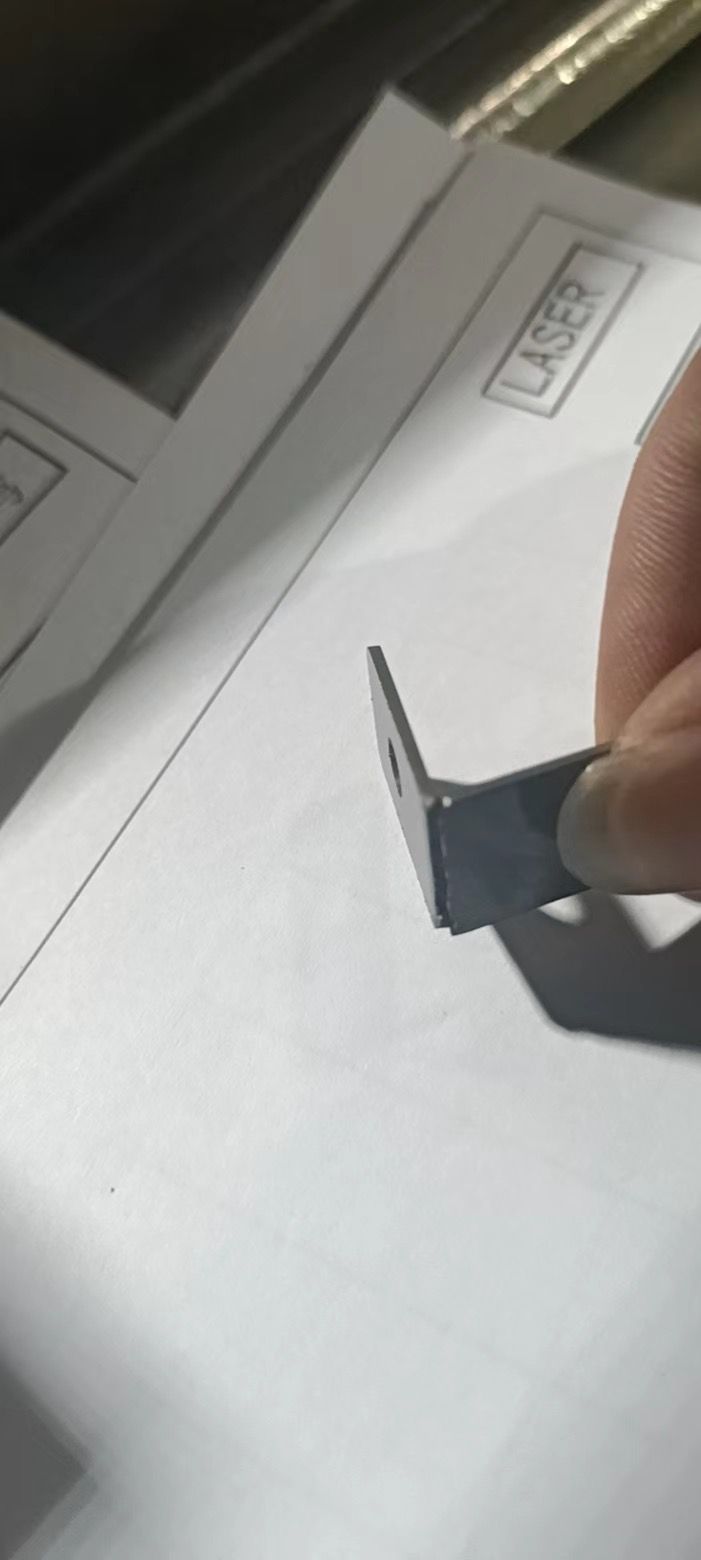

比如：材料是65Mn，板厚1.5 mm,折90度彎，硬度要求是40-45HRC，我選的加工工藝是先退火，再折彎，完了再淬火，但現在退火兩次折彎后還是會斷，換大V槽還是斷，請哪位專家?guī)臀医o點意見？
回答：如果是帶材（寬度10-200MM）直接用退火軟態(tài)（硬度HRC15~18，HV170左右）折彎，成型后再熱處理。如果是板材（尺寸1.5*820*2000MM），冷軋中硬態(tài)，硬度是HRC25~28，或許會斷，可以減緩速度，或加潤滑，或加大折角圓弧，或者換個方向。如果是硬態(tài)退火后再折，考慮下是不是退火工藝的問題。或者考慮直接用退火軟態(tài)。
感覺可以多找找，說不定就有符合你的
