請教：關于小麥播種機鏈傳動所需功率的問題

查看數: 4922 | 評論數: 21 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-3-24 11:47

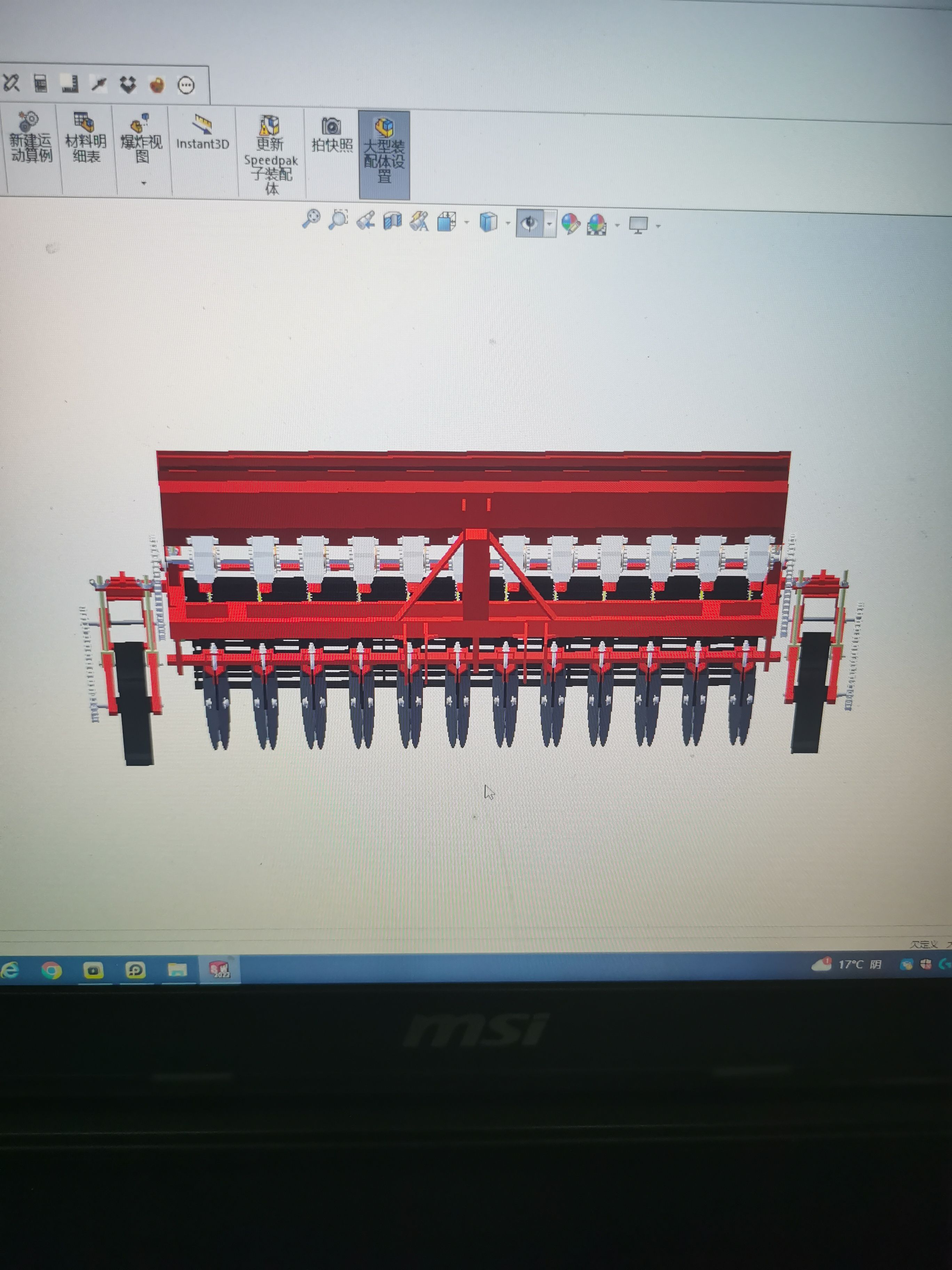

拖拉機大概15馬力左右，通過牽引力帶動地輪轉動，通過鏈傳動帶動排種軸進行排種器播種，工作速度10km/h-12km/h，小麥播種機12個開溝器阻力大概1920N，我想知道怎么求這個鏈傳動所需的功率，還需要那些設計條件，有大 ...

回復

兔子鷹 發表于 2024-4-18 17:09:47

查機械手冊

firefoxfan2011 發表于 2024-3-25 16:01:04

一個經驗數據：我之前做挖地機，200直徑鏈輪，10A鏈條。300NM沒問題。

盧Tiger 發表于 2024-3-25 15:56:15

保險起見可采用雙排鏈條

firefoxfan2011 發表于 2024-3-25 15:51:27

星星沒有了發表于 2024-3-25 15:45
15牛米的話，考慮主動輪11齒轉速為130左右，從動輪38齒轉速45左右這樣合理不，算出來功率大概在0.2kw

我覺得吧，安全系數放大一些，能承受外界劇烈沖擊，算拉力就行了，轉速很低了，只要拉不斷。

星星沒有了 發表于 2024-3-25 15:45:59

firefoxfan2011 發表于 2024-3-25 15:36
這個力矩太小了，08A就行

15牛米的話，考慮主動輪11齒轉速為130左右，從動輪38齒轉速45左右這樣合理不，算出來功率大概在0.2kw

firefoxfan2011 發表于 2024-3-25 15:36:03

本帖最后由 firefoxfan2011 于 2024-3-25 15:53 編輯

星星沒有了發表于 2024-3-25 14:05
jb-6274.1 2013標準 12排種器以上的力矩是10牛米，考慮功率損耗的話就按照15牛米吧，鏈輪還沒有進行設計
...

08A極限拉力14KN，算10倍安全系數，也有1400N拉力。鏈輪直徑4cm，力矩也有28NM.當然選用大的鏈輪好。

wanyidawuwu 發表于 2024-3-25 15:33:16

鏈輪用10a都小啊

星星沒有了 發表于 2024-3-25 14:05:19

firefoxfan2011 發表于 2024-3-25 13:02
手動測一下排種器阻力矩。然后鏈輪選多大直徑？還有采購鏈條質量是否能保證！

jb-6274.1 2013標準 12排種器以上的力矩是10牛米，考慮功率損耗的話就按照15牛米吧，鏈輪還沒有進行設計

星星沒有了 發表于 2024-3-25 14:03:45

海燕ZHpf 發表于 2024-3-25 11:17
排種器的工作阻力矩是多少？

按照jb-6274.1 2013標準 12排種器以上的力矩是10牛米，考慮功率損耗的話就按照15牛米吧

根據排種器的力矩，用地輪+中間傳遞的鏈輪+排種器軸的鏈輪的傳動比，就可知道鏈條的功率。發表于 2024-3-25 16:33
