求助電機選型計算

查看數: 3154 | 評論數: 18 | 收藏 3
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-3-19 21:58

正文摘要:

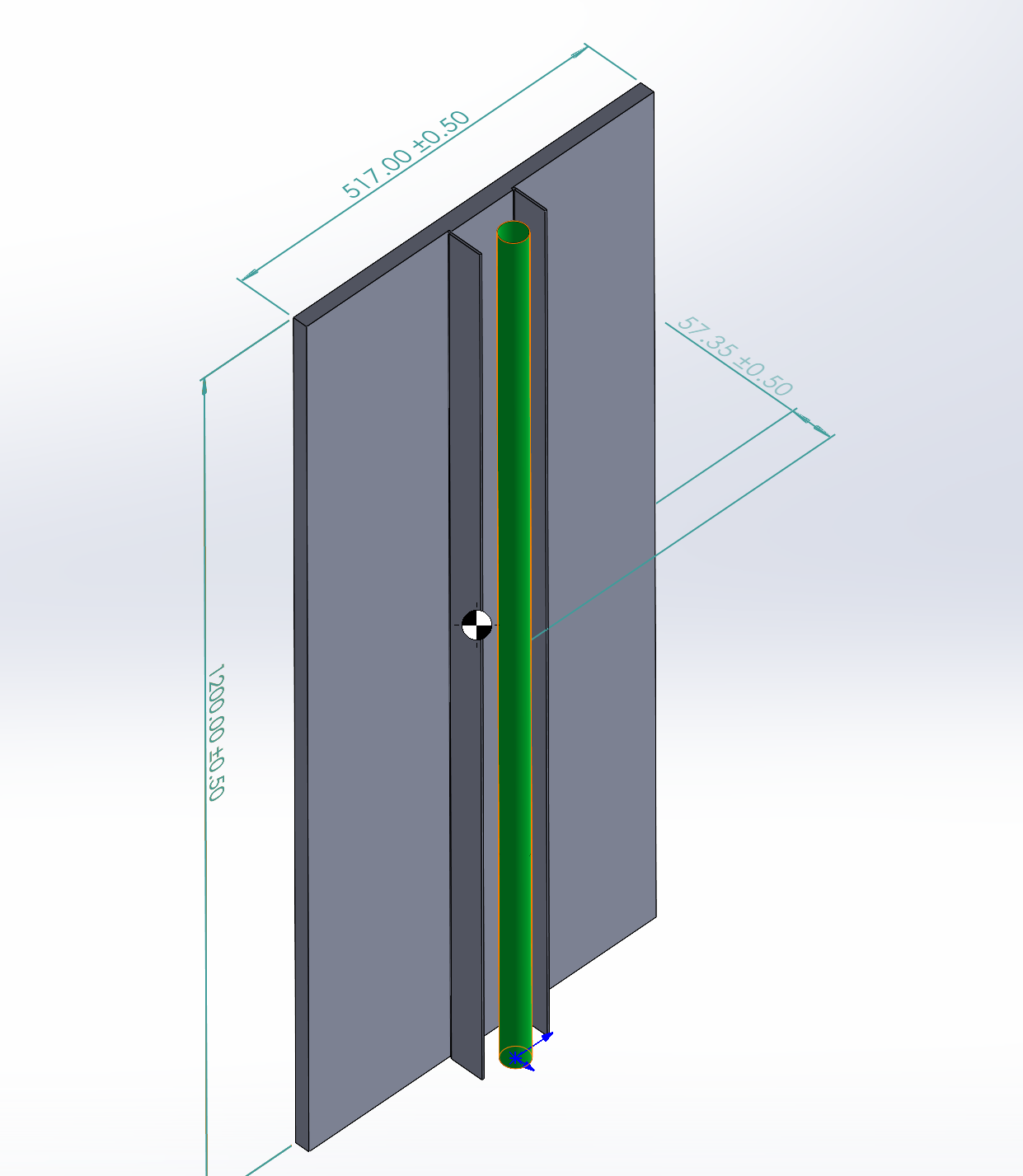

圖中是一扇門寬度517mm高度1200mm厚度20mm,重量5KG,門重心距離旋轉軸中心57mm,兩秒開啟到90度,怎么選型電機需要用多大扭矩,希望各位加上計算過程和公式 ...

回復

zhaojunxian 發表于 2024-3-21 08:34:21
算出門的重力力矩Gx0.057/2=mgx0.028=5x10x0.028=1.4n*m            再算出門旋轉的角加速度力矩由 I=m(質量)*r&#178;         M=α *I  得出角加速度力矩M= 0.17N*m             那么折算到減速機輸出扭矩就是1.4+0.17=1.57N*M  再由公式T=9550P/N 這里N是額定轉速假設選擇額定轉速2500轉的電機  那么P=0.328=328W  再算減速比 選配減速機 減速機選好以后328/減速比再乘以1.5倍富裕即使電機功率
福蘭卡叔叔 發表于 2024-3-20 10:57:06
SW里面可以看轉動慣量,乘以角加速度就是扭矩
zhaojunxian 發表于 2024-3-20 08:47:18
本帖最后由 zhaojunxian 于 2024-3-20 08:52 編輯

角加速力矩不考慮的話,只要算出門的重力力矩T=GXD/2/1000=0.15N*M     P=9550*T/N=0.5KW=500W  再除以減速比就是折算到電機的功率
減速比確定 2s 90度 即角速度45度每秒  電機角速度2500/60=41度每秒 可以選擇減速比2:1的減速機  那么電機功率就是500W/2=250W
所以電機選擇額定轉速2500轉  功率250W 扭矩0.15N/*M的電機  這里我沒計算加角加速度力矩所以可以選擇大一型號的電機   注意:這里我電機是按照2500額定轉速算的,這個可以自己選2000.3000 1500的只要滿足都可以

點評

我打錯了 是T=9550P/N  發表于 2024-3-21 08:13
新人想請教一下,為啥不是算慣量乘加速度呢,還有不是T=9550P/N嗎,P=TN/9550,不知道是不是我記錯了,剛參加工作,如有冒犯莫怪  發表于 2024-3-20 10:48
ZZ308788421 發表于 2024-12-19 09:31:40
收藏一下看
MAIMAY 發表于 2024-11-15 13:12:49
福蘭卡叔叔 發表于 2024-11-14 09:06
看你需要多久轉完一圈

請問是按照多久轉圈計算,還是按照從0到額定轉速這個時間來計算?
福蘭卡叔叔 發表于 2024-11-14 09:06:20
MAIMAY 發表于 2024-9-26 11:57
請問這個角加速度的時間怎么定?

看你需要多久轉完一圈
MAIMAY 發表于 2024-9-26 11:57:27
福蘭卡叔叔 發表于 2024-3-20 10:57
SW里面可以看轉動慣量,乘以角加速度就是扭矩

請問這個角加速度的時間怎么定?
樂一個zlm 發表于 2024-3-22 13:05:17
zhaojunxian 發表于 2024-3-22 12:26:43
樂一個zlm 發表于 2024-3-21 20:33
I=0.057*0.057*5*9.8=0.159≈0.16         角加速=2Πn/t     M=2*3.14*每秒0.16轉/2=0.015   m=0.16*0.0 ...

是的
樂一個zlm 發表于 2024-3-21 20:33:38
本帖最后由 樂一個zlm 于 2024-3-21 21:16 編輯
zhaojunxian 發表于 2024-3-21 08:34
算出門的重力力矩Gx0.057/2=mgx0.028=5x10x0.028=1.4n*m            再算出門旋轉的角加速度力矩由 I=m(質 ...

I=0.057*0.057*5*9.8=0.159≈0.16         角加速=2Πn/t     M=2*3.14*每秒0.16轉/2=0.015   m=0.16*0.015=0.008     再加上力矩是嗎

點評

是的  發表于 2024-3-22 12:26
是的  發表于 2024-3-22 12:23
是的  發表于 2024-3-22 12:23
是的  發表于 2024-3-22 12:22
樂一個zlm 發表于 2024-3-20 20:15:05
17635530802 發表于 2024-3-20 13:41
是不是搞錯了,5*0.057=0.258,我是新手就是想搞懂

我也以為是這么算呢
