shentu 發表于 2024-3-19 08:43

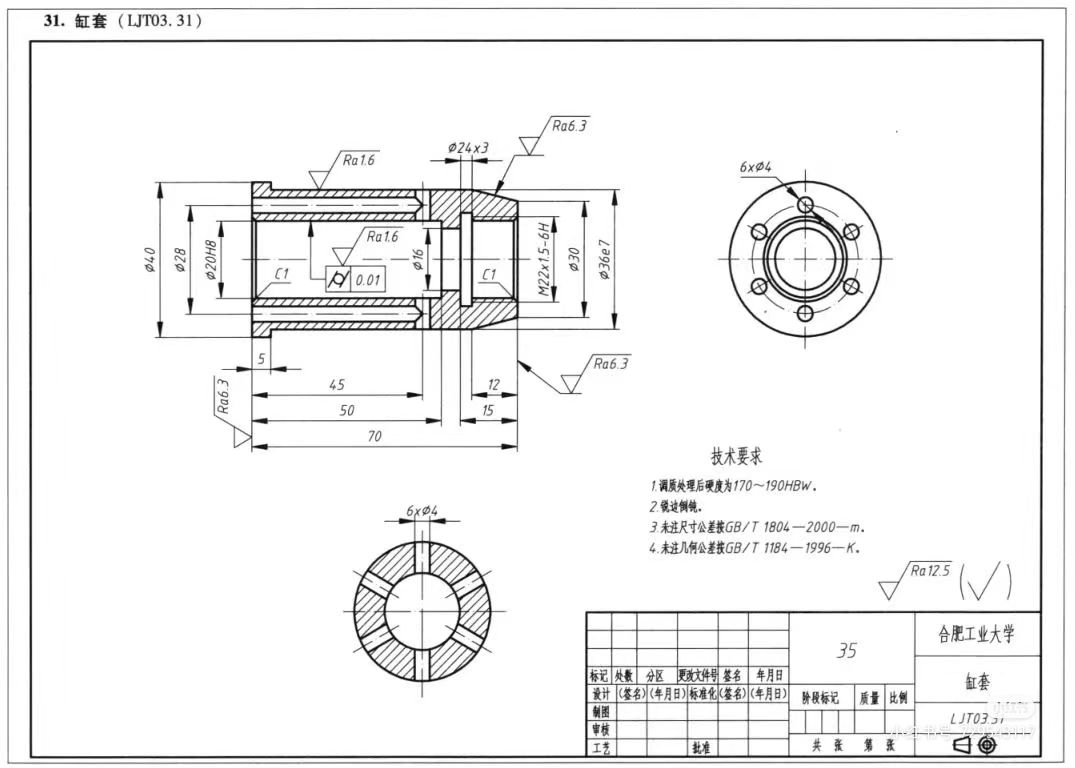

零件名叫缸套。用途嘛就很明顯了。套在缸內側的，用來耐磨的，可更換的那個件。

從材質，熱處理要求來看，沒啥耐磨的表現。

新標準機械圖圖集 LJT03.31
https://www.bilibili.com/video/BV1EV411R7RZ/?vd_source=1c62fcf95a471c0bbcf96315ffd48cba

shentu 發表于 2024-3-19 08:43
零件名叫缸套。用途嘛就很明顯了。套在缸內側的，用來耐磨的，可更換的那個件。

就是不知道是什么機器上的缸套

田園一棵蔥 發表于 2024-3-19 15:18
零件圖顯示是缸套，就是不知道是什么缸套。

是不是微型泵的缸套

熱青茶 發表于 2024-3-19 08:47
應該是一個微型泵的泵體。中間φ20配合一活塞，M22處裝有一單向閥，介質從法蘭孔進入，然后從單向閥處排出 ...

零件圖顯示是缸套，就是不知道是什么缸套。

油缸頭套？

好像是泵缸體

應該是一個微型泵的泵體。中間φ20配合一活塞，M22處裝有一單向閥，介質從法蘭孔進入，然后從單向閥處排出。

零件名叫缸套。用途嘛就很明顯了。套在缸內側的，用來耐磨的，可更換的那個件。
