學習了，確實是精華

zzpengzheng 發表于 2024-3-20 10:35
已經設計了一套加裝緩沖塊的方案，在加工中，暫不知道效果如何。
但是我能想到的緩沖塊問題如下：
緩沖 ...

哦哦，您的意思是，在工況下仍有反復的沖擊存在。那有點難搞哦。如果不想費錢得話，其實直接加粗銷子來的最直接。我之前接觸過的旋轉工作臺，體大慣性大，用的方式是緩沖器和夾緊氣缸。可供參考，但個人覺得對您的這個結構不是合適的解決方式。

芙蓉江璐 發表于 2024-3-20 10:48
你可以參考一下棘輪扳手的三個檔位，正向，反向，固定鎖止。這是最成熟的棘輪應用結構。

好的謝謝，那我了解一下

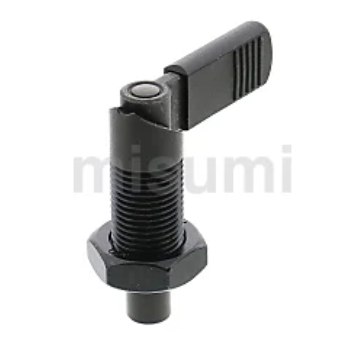

旋轉柱塞離旋轉軸有點遠，中間加塞個固定件，讓柱塞盡可能貼著旋轉軸，受力會好一些

zzpengzheng 發表于 2024-3-20 10:30
棘爪棘齒結構，我有一個問題，我這個旋轉到指定位置后，需要固定住。我理解的棘爪棘齒，是可以鎖定一個方 ...

你可以參考一下棘輪扳手的三個檔位，正向，反向，固定鎖止。這是最成熟的棘輪應用結構。

夢林夕 發表于 2024-3-15 11:13
如果只有工作位和非工作位的話，用撞塊來緩沖是否可行？

已經設計了一套加裝緩沖塊的方案，在加工中，暫不知道效果如何。
但是我能想到的緩沖塊問題如下：
緩沖塊在確定的工作角度下，只能在當前旋轉的正向起到緩沖作用。但是工具在運行中，存在正向和反向的沖擊（就是銷將軸固定后，工件會有正向反向旋轉可能，存在兩個方向的抖動沖擊），存在反向撞斷的情況，然后緩沖塊還是起不到作用。
不知道實際使用效果如何，等加工件回來后試用下。

探根究底 發表于 2024-3-15 13:07
你這個是切換的時候沖擊斷的，切換后還是正常工作斷的？
如果是我的話，自己做一個非標的，想銷子多粗有多 ...

我的確在考慮要不要做粗點，可能做粗點是最簡單實際的方案；
同時也想了解了解，看看有沒有一些其他方案，拓寬下思路。

芙蓉江璐 發表于 2024-3-15 11:04
棘爪棘齒可以考慮

棘爪棘齒結構，我有一個問題，我這個旋轉到指定位置后，需要固定住。我理解的棘爪棘齒，是可以鎖定一個方向，反方向好像是無法固定的。
不知道我這樣理解對不對

你這個是切換的時候沖擊斷的，切換后還是正常工作斷的？
如果是我的話，自己做一個非標的，想銷子多粗有多粗。
