同步帶從動輪幾種軸承支撐形式設計的區別？

查看數: 12303 | 評論數: 10 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-3-9 17:39

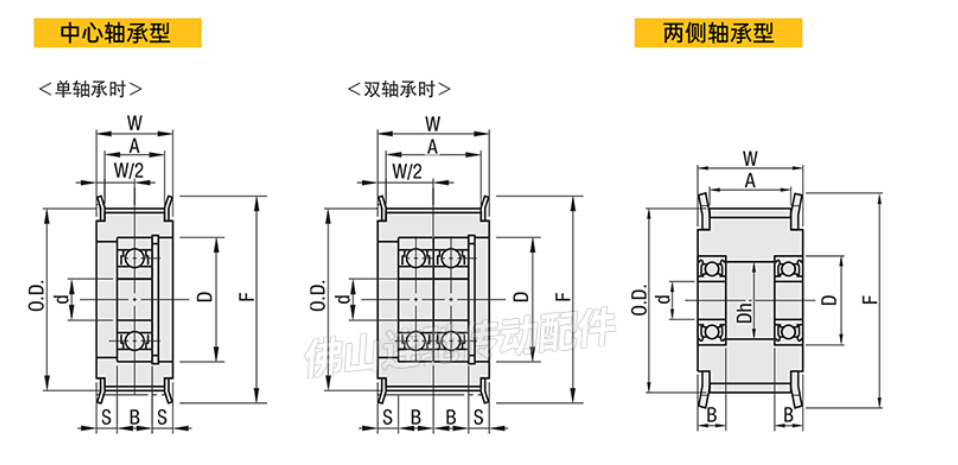

本帖最后由 firefoxfan2011 于 2024-3-9 17:41 編輯設計同步帶輸送線，遇到如下圖從動輪軸承支撐形式。請教設計高手，這都有什么區別？怎么選擇？從皮帶防跑偏角度考慮，那種更好？ ...

回復

菜雞一號 發表于 2024-9-25 17:25:47

學習了

次哥哥 發表于 2024-7-23 15:28:41

學習了

初學設計者 發表于 2024-6-28 08:50:13

逆轉的月亮發表于 2024-3-11 08:15
咋的？你沒學過力學？起碼你學過力學就一定能看出來前兩種的區別，一個輪窄，一個輪寬就對應了不同的負載， ...

是的，我基本是按照這個選擇選用

櫻木花道1 發表于 2024-5-22 07:53:57

朋友加我微信，南京六合的，hair20161107

firefoxfan2011 發表于 2024-3-14 06:57:45

逆轉的月亮發表于 2024-3-11 08:15
咋的？你沒學過力學？起碼你學過力學就一定能看出來前兩種的區別，一個輪窄，一個輪寬就對應了不同的負載， ...

我是想從同步帶傳動設計角度來分析其異同和優劣。有輸送線行業經驗的人士還請多多指教。力學角度確實沒什么分析的，我們自動化設備行業，很多情況下，帶輪負載只有幾公斤力，對于軸承來說九牛一毛。

逆轉的月亮 發表于 2024-3-11 08:15:19

咋的？你沒學過力學？起碼你學過力學就一定能看出來前兩種的區別，一個輪窄，一個輪寬就對應了不同的負載，這你能知道吧。
后兩種呢，分別對應著懸臂梁的結構，簡支梁的結構。

逐夢2020 發表于 2024-3-10 20:15:08

感覺第三種中間的過渡端直徑Dh應該大于軸承外圈D，中間裝一個軸承隔套。

受不了了 發表于 2024-3-10 10:42:16

估計是說懸臂結構吧，第三種好些

tony12332165879 發表于 2024-3-9 22:48:58

選單排軸承還是雙排軸承主要是看受力情況，負載的大小。從圖片上看三種形式對于皮帶跑偏效果都一樣的

+1 發表于 2024-3-11 09:01
