生活中常見的三角架受力分析探討請教？有圖

查看數: 3663 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-3-4 08:32

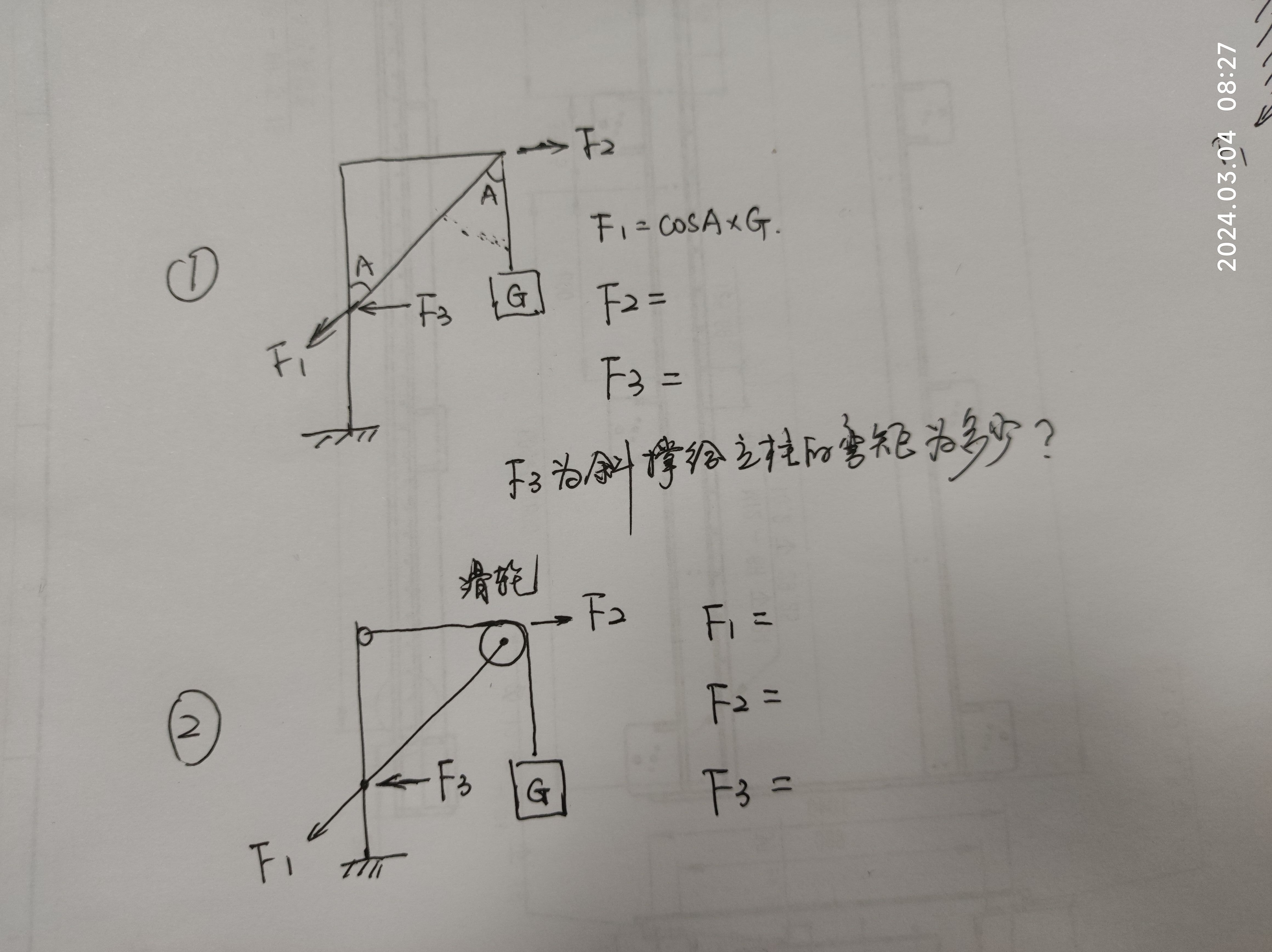

本帖最后由 Rover1 于 2024-3-4 09:28 編輯如下圖，生活中常見的三角架，請問各點受力情況是怎樣的？F2=F3？圖1和圖2的區別是什么？謝謝？見第一張圖，第二張刪不了了 ...

回復

lucky5678 發表于 2024-3-4 15:04:29

帶入你想要的值就行


lucky5678 發表于 2024-3-4 14:21:42

花點時間把理論力學剛體靜力學中的平面任意力系了解一下，你畫的這種模型在工程力學的入門課程中常見。即使網友高速你了，之后還是搞不懂

bravo090 發表于 2024-3-4 13:30:30

1F2=F1的水平分力

F3=F1的水平分力

2.
F1=根號二G
F2=G
F3=F1的水平分力

逆轉的月亮 發表于 2024-3-4 11:40:13

說多少遍了，桿件獨拆開分析。

Rover1 發表于 2024-3-4 09:27:47

zhangweikobb 發表于 2024-3-4 09:15
按照目前途中理解的，第一張圖中的三角形結構是一個整體，F1和F2表達都不準確。第二張圖中斜支撐的桿為二力 ...

已重畫，見第一張圖，謝謝

Rover1 發表于 2024-3-4 09:27:16

zhangweikobb 發表于 2024-3-4 09:13
畫圖要嚴謹，第二個圖定滑輪是如何固定的沒有表示。

巳重畫，見第1張圖，謝謝

zhangweikobb 發表于 2024-3-4 09:15:36

按照目前途中理解的，第一張圖中的三角形結構是一個整體，F1和F2表達都不準確。第二張圖中斜支撐的桿為二力桿，受力分析算是正確的。最好給每個力都起上名字，便于理解。

zhangweikobb 發表于 2024-3-4 09:13:01

畫圖要嚴謹，第二個圖定滑輪是如何固定的沒有表示。
