發布時間: 2024-2-28 10:23

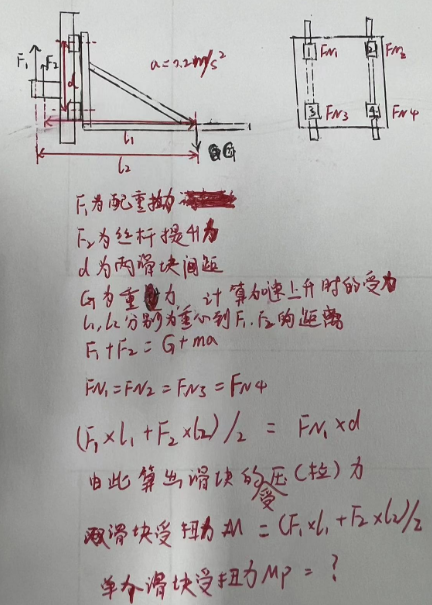

正文摘要:主要的工況是這樣：要對一個懸臂進行豎直方向的升降，升降用的是絲桿，用導軌滑塊來做導向。現在只能在一側加驅動力和導向，懸臂很長，重心離滑塊特別遠。 以下是結構圖和計算（類似叉車，插腳很長要提升重物，重心 ... |
|
這個需要 分解計算 |
|
F1是與垂直向上的嗎，起到什么作用，這個力沒看懂？這個是靠什么提供的力。 絲桿螺母的位置也會影響整體的力矩平衡的，提醒一下。 |
火火火大氣球 發表于 2024-2-28 14:29 感覺不保險，可以再加上2組滑塊 |
蘿卜包呀 發表于 2024-2-28 13:29 好謝謝，滑塊的載荷已經算過了沒問題。我再算算導軌上的螺絲能不能拉的住 |
火火火大氣球 發表于 2024-2-28 12:58 可以這么理解，保證不拉脫開就行，不過不是螺絲的承受載荷，而是滑塊珠子的承受載荷（一般小于螺絲載荷），也就是滑塊的額定動載荷和靜載荷，手冊上都有數據。 這時其實可以當做杠杠來算了。 |
蘿卜包呀 發表于 2024-2-28 11:13 是否可以理解為，負載的傾覆力矩只要保證在安裝導軌的螺絲的承受范圍內即可，保證導軌不脫開，而不需要計算單個滑塊的力矩 |
|
上銀的選型手冊上有詳細的資料，可以參考 |
| 一根導軌上兩個滑塊，單個滑塊的傾覆力矩幾乎可以忽略了，主要看滑塊的動靜載荷，相當于上滑塊受拉力，下滑塊受壓力 |
