求教夾線夾爪圖紙

查看數: 1556 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-2-26 20:12

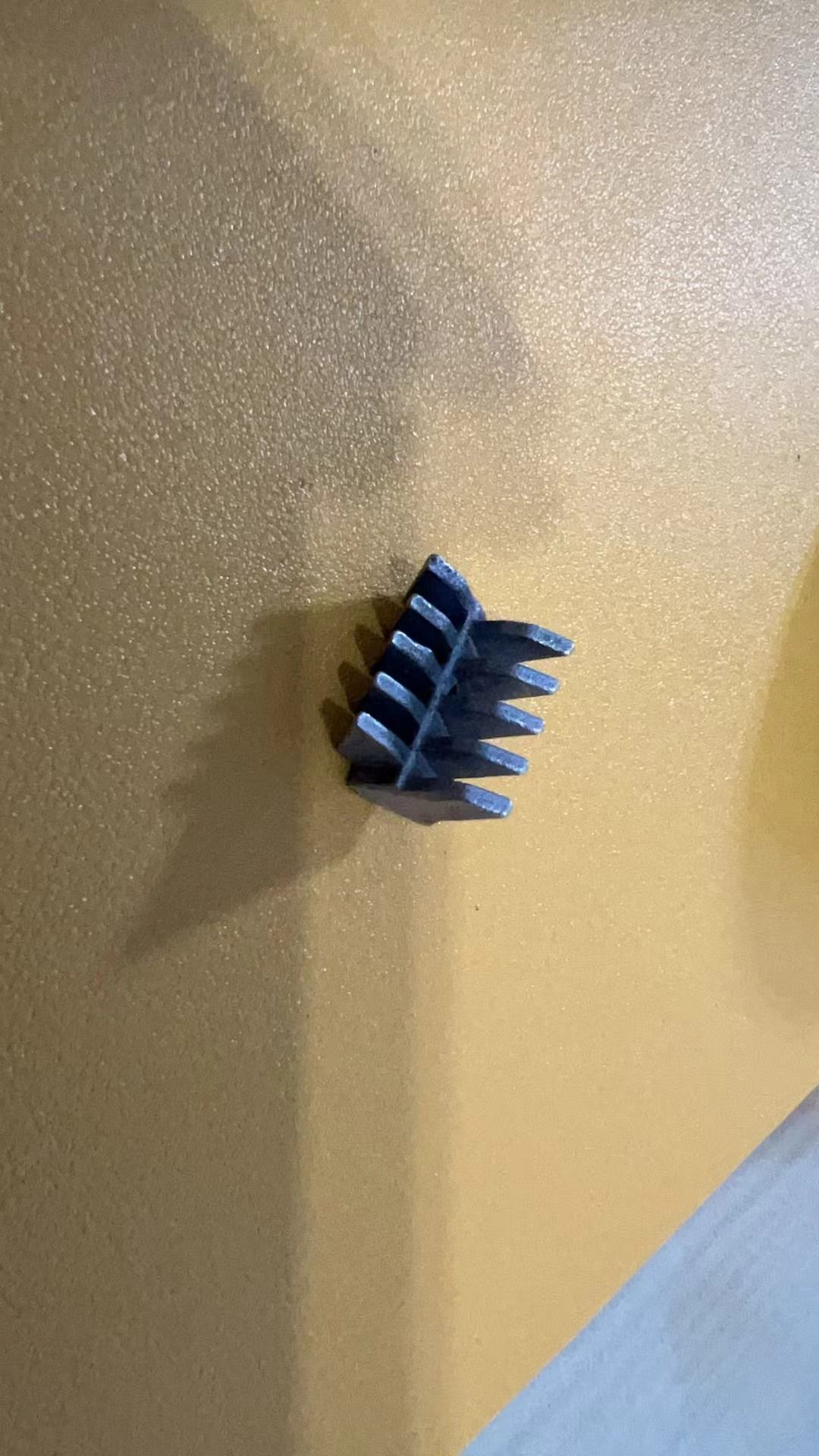

請教大家誰有這種夾爪的圖紙，手測量實在是不準

回復

昨日今日明日 發表于 2024-2-27 12:54:02

這夾爪根本沒重要尺寸啊他又不是仿形配你的線靠四個接觸點啊

機械設計1234 發表于 2024-2-27 11:11:11

這個夾爪其實無所謂，你自己畫也行，只要安裝孔對的，大小對的，中心夾線直徑對的就行，你要實在想測量，那按照畫圖思路去測，先測外型，長寬厚，再測中心夾角角度，中心距，再測中心線徑，再測切除小夾爪厚度，×切除數量，夾角R角無所謂，測不測都行

夏冰aa 發表于 2024-2-27 11:05:36

直接2次元啊

FKUEDEJXSQ2 發表于 2024-2-27 10:35:54

CAD里面描出來

qqqabcw 發表于 2024-2-26 22:28:29

木有，蹲一個內行人
