為什么不加強薄弱環節呢

你這材料承受的最大應力比它本身的屈服應力還小一個量級

看著這么奇怪呢，約束是在哪里  不應該是穿軸哪里約束看把手強度嗎

淺淺的質疑一下，看3D是兩孔固定，但周邊沒有限位面，那這個部件是如何制轉的，理論尾端受力馬上就會旋轉，如果是靠桿與面之間的摩擦，這個受力分析結果存疑，如果是有限位面和這個結果也存疑

極限個啥，你受力端5-6x10^7,和3.2x10^8你自己比較，但是不知道你是什么軟件計算的，如果是SW之類的，需要自己再驗算下，部分條件下求解會有很大問題，之前用ansys與SW的計算比較過，部分解，ansys結果顯示斷了，SW還在在屈服強度1/2以下的，

安全系數規定是多少？
再求下安全系數

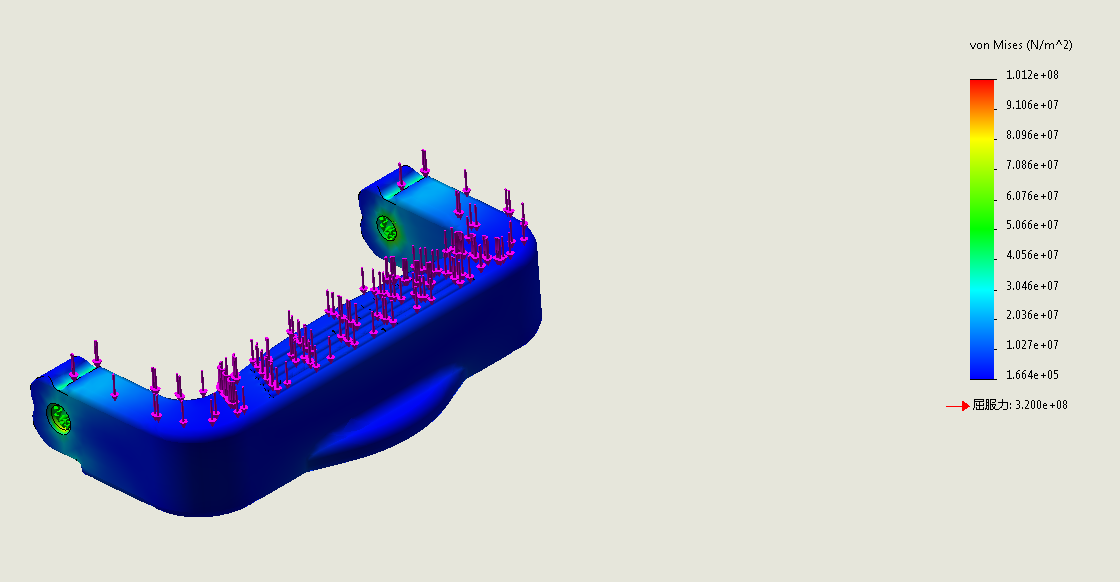

好奇3.2e8 與圖中的顏色怎么對應起來的

第一、304的屈服強度沒有這么大吧
第二、你的網格劃分精度夠不夠，結果的準確性如何？
第三、你的圓孔處給的固定約束嗎？符不符合實際情況呢？

15766377718 發表于 2024-2-26 17:07
最大的應該是穿軸兩個弧面凹坑那，是不是只要應力奇異點那的力超過施加的壓力，并且不超過材料的屈服力， ...

我看大概應該是穿軸那里的倒角尖端部分的問題吧，如果是的話那就不用理了，目前你做的這個分析結果是OK的，屈服強度方面沒問題。
