求助：升降平臺的推桿所需力的大小計算及機構注意設計細節

查看數: 10030 | 評論數: 19 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-2-20 17:34

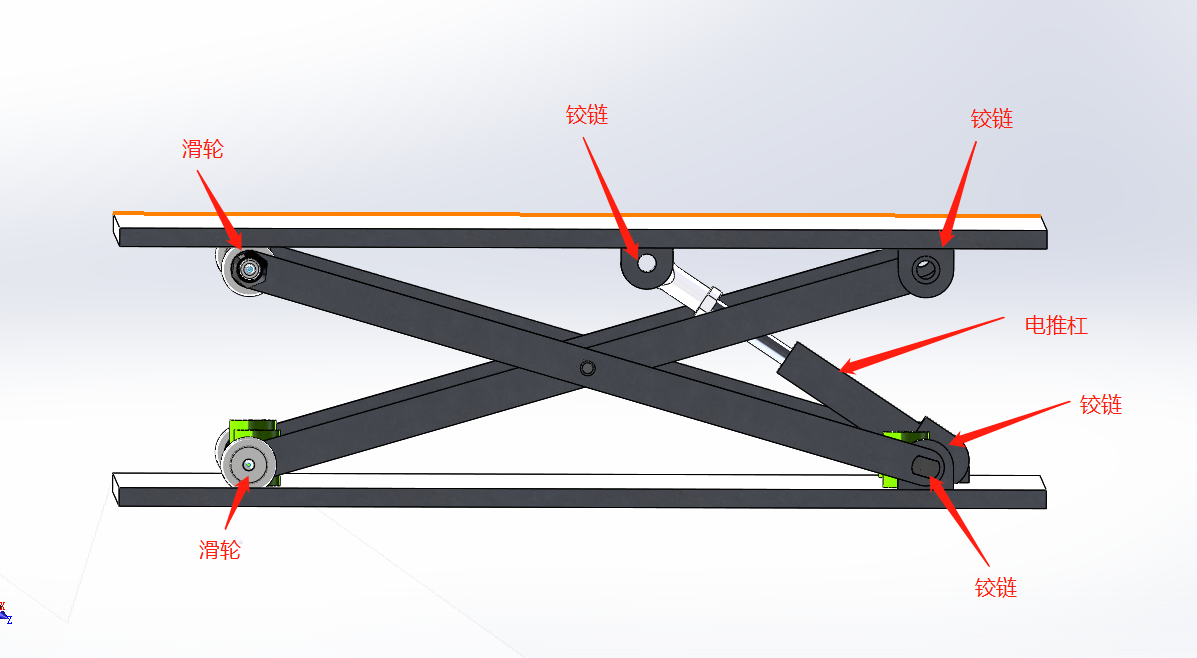

如圖，有人設計過這種結構的嗎？這種推力要怎么算？還有這種結構注意點是什么，我怕從低點啟動推不上去

回復

dogg 發表于 2024-5-4 21:53:26

萌萌噠機械人發表于 2024-2-21 09:09
你這樣結構上有兩個問題：1.結構穩定性很差，升降不平穩；2.上升的推力會很大，不劃算的。建議你看下剪叉高 ...

放棄了，確實不劃算

dogg 發表于 2024-5-4 21:52:49

風魂8023 發表于 2024-2-20 20:31
https://max.book118.com/html/2017/0923/134760044.shtm
剪叉機構虛位移原理計算希望有用

感謝感謝

yshshsh 發表于 2024-3-11 15:35:56

左上角的平板跟滾輪應該只是接觸，推桿推不就平板繞著右邊鉸鏈軸轉了，推桿往上推平板邊轉邊下落。
感覺推桿另一端應該作用在對面腿上合適。

受不了了 發表于 2024-3-7 10:10:31

Dreaming___snai 發表于 2024-3-5 16:24
總感覺用液壓或者電缸直接頂剪刀叉來升降比較浪費功率，比較看好用大螺旋升降機或者剛性鏈來做頂升動力源， ...

這社區里關于剪叉的帖子90%都是糾結于這個，娘胎里的毛病，初始效率低，起始高度沒法做得很低

zcty 發表于 2024-3-7 09:18:15

剛性鏈考慮一下，剪叉機構穩定性不好掌控，加工的不好，晃動的厲害

kongping 發表于 2024-3-5 18:59:13

這個結構有問題，電推桿的推桿鉸鏈支點應放在斜支腿的連接桿上。

Dreaming___snai 發表于 2024-3-5 16:24:17

總感覺用液壓或者電缸直接頂剪刀叉來升降比較浪費功率，比較看好用大螺旋升降機或者剛性鏈來做頂升動力源，剪刀叉只做導向

菜又愛玩 發表于 2024-3-5 15:55:23

風魂8023 發表于 2024-2-20 20:31
https://max.book118.com/html/2017/0923/134760044.shtm
剪叉機構虛位移原理計算希望有用

受教了

yjp-666 發表于 2024-2-25 17:52:35

結構不合理
