結構設計求助，鉸鏈扭簧方面的

查看數: 2511 | 評論數: 17 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-2-19 08:53

正文摘要:

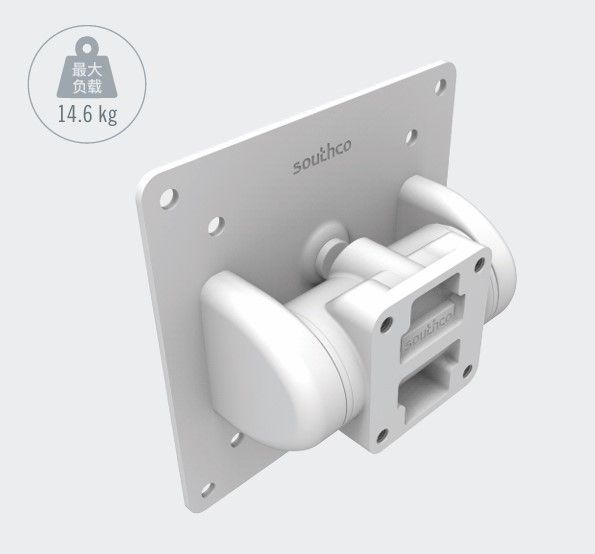

設計的顯示器鉸鏈，用墊片鎖緊加扭簧，能做到任意角度懸停，但怎么都調不到合適的操作力值。理論計算下來扭簧要在旋轉35°范圍內提供6~9N/m的扭矩，像這種扭矩要大還變化又小的扭簧好像不存在啊，有沒有大佬設計過這 ...

回復

qqqabcw 發表于 2024-2-19 22:16:31
型面鎖緊行不行啊？
njit洛基 發表于 2024-2-19 17:15:42
DaedraMech 發表于 2024-2-19 17:00
這么大扭矩的市面上確實很少見，可以再多尋尋源，或者可以將現有標品扭簧并聯來倍增彈簧剛度，實在不行就自 ...

扭簧并聯是指在同一根旋轉軸上裝兩種不同的扭簧嗎

點評

一般都是相同的  發表于 2024-2-19 17:19
DaedraMech 發表于 2024-2-19 17:00:07
這么大扭矩的市面上確實很少見，可以再多尋尋源，或者可以將現有標品扭簧并聯來倍增彈簧剛度，實在不行就自行設計吧
siralop 發表于 2024-2-19 14:30:32
本帖最后由 siralop 于 2024-2-19 14:44 編輯

可以提供給我相應參數，幫你算一下。但最好你要給我方案，我好了解你的結構形式。


njit洛基 發表于 2024-2-19 12:59:32
芙蓉江璐 發表于 2024-2-19 11:54
樓主是做hinge的嗎？是不是可以考慮把扭簧換成卷簧呢

卷簧沒接觸過，能提供那么大的力矩嗎？

點評

可以，卷簧材料寬度，厚度和力成正比。你要是做hinge行業應該是接觸過卷簧的，臺式電腦的顯示屏有些就是用卷簧的，你可以看看你電腦的顯示器結構，應該可以給你一些思路。  發表于 2024-2-19 13:16
芙蓉江璐 發表于 2024-2-19 11:54:43
樓主是做hinge的嗎？是不是可以考慮把扭簧換成卷簧呢
清開靈 發表于 2024-2-19 10:17:00
本帖最后由 清開靈 于 2024-2-19 10:19 編輯

蹲個位

補充內容 (2024-2-19 12:17):
兜兜轉轉還是得靠摩擦力。
njit洛基 發表于 2024-2-19 10:00:01
永無止步 發表于 2024-2-19 09:54
樓主顯示屏應用場景是什么？現場工況什么樣的？預算多少呢？我們以前用過格利特支架，還不錯。有點小貴

看了一下，這款支架還是單靠hinge鎖緊來實現的，能懸停但活動范圍內力值差異大
永無止步 發表于 2024-2-19 09:54:26
樓主顯示屏應用場景是什么？現場工況什么樣的？預算多少呢？我們以前用過格利特支架，還不錯。有點小貴
