梯形絲桿選用相關問題

查看數: 2906 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-18 10:02

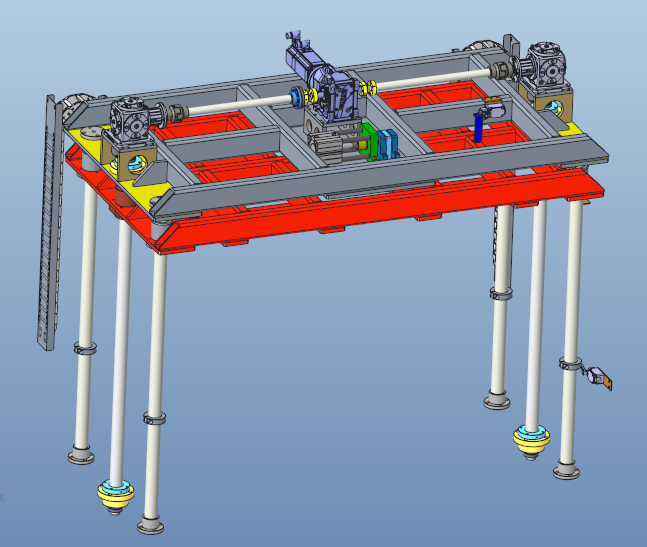

如用一個伺服電機帶動兩根梯形絲桿垂直升降的壓機，，需要3T的壓力，升降速度200mm/s以上，需要多大功率的電機，絲桿導程選多大合適？【圖示為直徑60的絲桿，導程8mm；電機功率4.5kw】，請問有沒有什么改善空間； ...

回復

sfcp 發表于 2024-1-18 15:49:55

建議跟減速機廠商溝通，人家是專家

15638738895 發表于 2024-1-18 11:24:39

15638738895 發表于 2024-1-18 11:17
；有壓合不到位會反彈的，是不是就是沒自鎖上

靠電機抱閘能保證不

15638738895 發表于 2024-1-18 11:17:38

斯文棒棒發表于 2024-1-18 11:05
有現成的絲桿舉升機可以選用，自鎖的絲桿傳動效率一般都比較低，我取0.1-0.2

；有壓合不到位會反彈的，是不是就是沒自鎖上

反彈正常，絲桿和螺母里面還是有間隙的。光靠絲桿的自鎖不是很保險，需加自鎖裝置。發表于 2024-1-18 11:22

斯文棒棒 發表于 2024-1-18 11:05:26

有現成的絲桿舉升機可以選用，自鎖的絲桿傳動效率一般都比較低，我取0.1-0.2

中年大叔啦 發表于 2024-1-18 11:01:50

速比選擇15-30之間，足夠了，速比低了，減速機輸出扭矩不夠。速比高了，你的提升速度起不來；絲杠系數取30％左右即可

12597199398 發表于 2024-1-18 10:24:44

碼垛機啊

15638738895 發表于 2024-1-18 10:23:09

shentu 發表于 2024-1-18 10:20
導程大了不自鎖。。。。。。

導程大了壓力上不去。。。。。

是的。

shentu 發表于 2024-1-18 10:20:37

導程大了不自鎖。。。。。。

導程大了壓力上不去。。。。。

15638738895 發表于 2024-1-18 10:15:52

偉desire 發表于 2024-1-18 10:12
梯形絲杠為滑動摩擦傳遞機械效率一般為35％±10％

大負載、大導程的梯形絲桿有做過么，有沒有經驗值；用梯形絲桿做升降有個問題，就是慢、導程又不敢選大，市面常規的最大就10mm吧
