一修城 發表于 2024-1-18 11:07
為什么感覺動起來因為彈性的問題會造成偏心的啊，是速度恒定嗎？ 不恒定感覺一定會偏心的

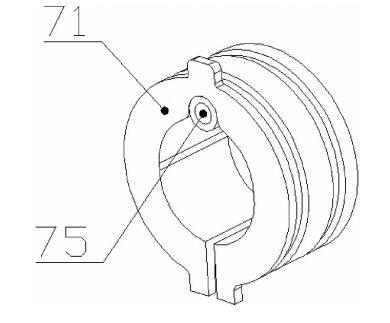

原始設計是沒問題的，但機構會磨損，磨損量怎么補償？就是這個機構了。

為什么感覺動起來因為彈性的問題會造成偏心的啊，是速度恒定嗎？ 不恒定感覺一定會偏心的

棲格瑪 發表于 2024-1-17 16:11
靠邊去補償，這樣的效果不好，真正的調心應該是保證軸心不變，另外彈簧壓緊力不夠，機構的剛性不會好

補償量只是一個預備值，如同公差浮動的不會很大，只是一個可接受的范圍。整體機構不如說軸，對軸來說的確是有對剛性的損傷，也是在可偏移的微量內。彈性才是靈魂，要的就是它的彈性，只有這個彈性才能解決關鍵問題。

靠邊去補償，這樣的效果不好，真正的調心應該是保證軸心不變，另外彈簧壓緊力不夠，機構的剛性不會好

材料請參考：65Mn，象牌琴鋼絲(找找類似的鋼板)，62Si2MnA，可以熱處理，不能有鍍層。彈力根據你的工況去確定。

也就是需要彈性好的彈簧材料供應商，是嗎

盧Tiger 發表于 2024-1-17 12:19
彈性聯軸器也能起到調心補償?shù)淖饔?/blockquote>

一個系統不同位置的件，作用相似，但我圖里的是對一組工作付的補償，如蝸輪蝸桿

起到的作用不同，但是一個系統上的件，不同位置

彈性聯軸器也能起到調心補償?shù)淖饔?/td>
