軸防轉動鎖止機構怎么設計？

查看數: 3661 | 評論數: 16 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-13 10:28

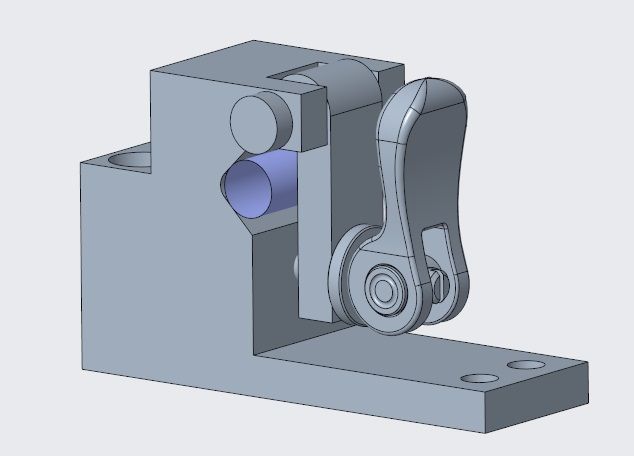

空間小，用不了現成的鎖緊機構，而且客戶還要求要轉動90度就能鎖定，那還用不了抱箍結構鎖緊。在軸向方向操作鎖定，不用工具，操作開口大概只能伸兩根手指進去，所以機構還得小。我畫了一個用凸輪手柄的壓緊機構，軸 ...

回復

njit洛基 發表于 2024-1-13 20:52:39

喂我袋鹽發表于 2024-1-13 14:55
贊同用標準件。

貴啊，圖上這個今尾的迷你凸輪手柄要兩百多

東北制造 發表于 2024-1-13 15:02:08

喂我袋鹽發表于 2024-1-13 14:55
贊同用標準件。

(･⍛･) ☞✨:;妳一個女孩子家家的知道真多❕❗

喂我袋鹽 發表于 2024-1-13 14:55:21

東北制造發表于 2024-1-13 14:43
本帖最后由東北制造于 2024-1-13 14:44 編輯

(๑•̀ㅂ•́)و&# ...

贊同用標準件。

東北制造 發表于 2024-1-13 14:43:04

本帖最后由東北制造于 2024-1-13 14:44 編輯

(๑•̀ㅂ•́)و✤:;用快速銷


毛毛0512 發表于 2024-1-13 14:02:04

感謝分享

15766377718 發表于 2024-1-13 11:38:51

這樣行不

siralop 發表于 2024-1-13 11:17:29

njit洛基發表于 2024-1-13 11:09
模具工裝可不好找啊，都是非標定制的

多是自制，記得是凸輪加線鎖緊結構——越轉越緊。問問做沖頭的公司。有資源讓他們拍個照片。

lcl2094 發表于 2024-1-13 11:14:02

看下那種手夾是不是有這么小的。

njit洛基 發表于 2024-1-13 11:09:03

siralop 發表于 2024-1-13 10:54
找模具工裝，這種軸類卡緊是行業內標準件，一種小凸輪鎖緊機構

模具工裝可不好找啊，都是非標定制的
