中科航電 發表于 2024-12-10 09:59
一旦潤滑油消完必定會出現問題，軸承到軸心設定一個竄動量，0.03--0.5

我這個產品腔體里面有液冷，里面是乙二醇水冷液.

多謝樓主，收藏先！??！

一旦潤滑油消完必定會出現問題，軸承到軸心設定一個竄動量，0.03--0.5

泰格w 發表于 2024-1-16 14:51
你這個軸太細，沒有確切的數據，但是我估計你這個不行，原因如下：
首先，工藝方面，這么高的精度起碼得上 ...

我想問下，磁環跟媽的定子的磁力線怎么控制，中心線跟磁力最強的點位置同一條線上嗎？高斯用什么設備測試最快的，產線同時嗎？

你這個軸太細，沒有確切的數據，但是我估計你這個不行，原因如下：
首先，工藝方面，這么高的精度起碼得上精磨，檢驗都費勁，最小公差的間隙只有0.002，隨便一個圓度的偏差可能就會有磨損；
其次，裝配方面，你軸和軸承的裝配精度能保證多少呢？這么小間隙能保證裝配完不卡么；
再次，通過簡單的膨脹系數計算，軸承80°膨脹量0.0016了，在加上軸承的那更大，0.002的最小間隙顯然不夠；
最后，作為參考，磨床的軸承徑向間隙為0.01-0.015.高精機床為0.004-0.01。
另外，這只是一個參考方向，我們看到的只是一張簡單的圖紙，實際情況還是自己最清楚，最后還得自己去試驗求證。

泰格w 發表于 2024-1-13 13:30
精確值沒查到，你這個直徑太小了，近似可以估個H8/e8。另外還得保證軸承座與軸的同軸。

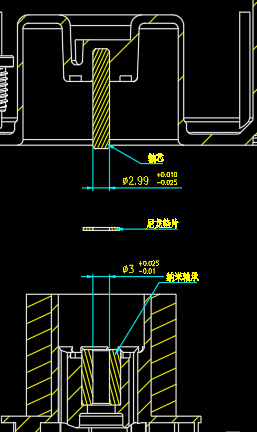

我想問下，我現在設計，這個有問題不，陶瓷軸承內徑3+0.006/+0.001
陶瓷軸芯2.995±0.002

東海fyh126 發表于 2024-1-13 12:57
轉子杯和定子相對位置看不出來，沒辦法給建議。

什么相對位置

932406353 發表于 2024-1-13 12:08
公差可以給多少，定子轉速4500轉

精確值沒查到，你這個直徑太小了，近似可以估個H8/e8。另外還得保證軸承座與軸的同軸。

轉子杯和定子相對位置看不出來，沒辦法給建議。
