感謝分享

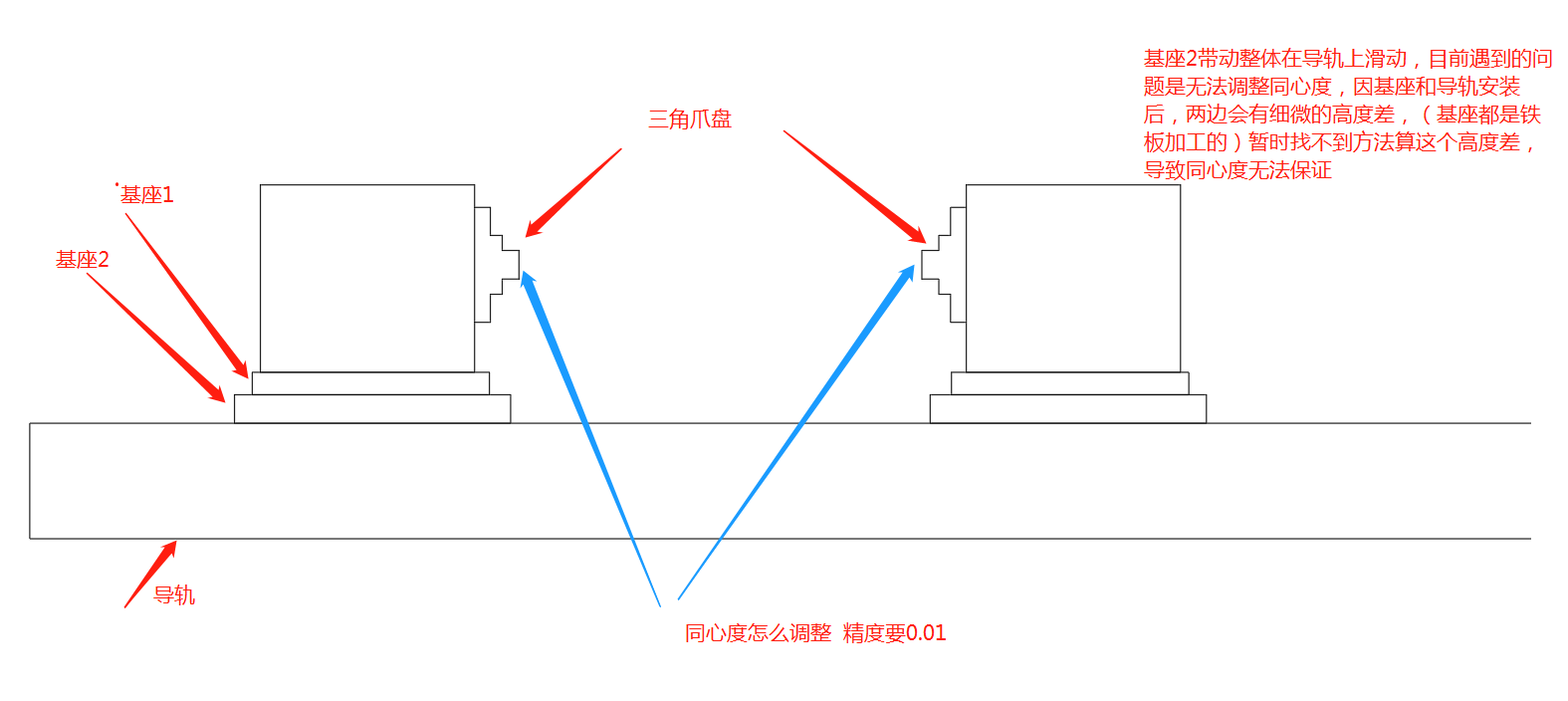

間距2米，要這么高的同心度做什么，這是用在哪里的？

設計夢想 發表于 2024-1-13 11:21
你這個是不是雙頭車床？  按照機床的標準，找到基準，用高精度的檢具+表就可以了

安裝卡盤一般都有標準的頂針和樣棒；確定孔的同心情況；然后再找安裝卡盤后的加持同心情況，這個就與卡盤的精度有關系的；拆解你的安裝工藝；先找到一個基準；兩種測同心的方法，一是一個孔為基準測另一個孔的；另外就是找個外部基準，先測一個孔對基準，再測另一個孔對基準，兩者對基準都一個認可的范圍；你說的這個同心度0.01的需求是否是真實的需要，感覺這個精度很高；要對整個測量系統評估

15766377718 發表于 2024-1-13 11:31
XYZ三坐標都有點，找不準數

一個軸向還能好辦，問問尹總好弄嗎？

參考一下機床的相關驗收標準

siralop 發表于 2024-1-13 10:57
只是高度不同心嗎？

XYZ三坐標都有點，找不準數

你這個是不是雙頭車床？  按照機床的標準，找到基準，用高精度的檢具+表就可以了

不需要加長軸輔助嗎？

只是高度不同心嗎？
