非90°鈑金圖紙標注，怎么標注清楚

查看數: 3551 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-11 16:29

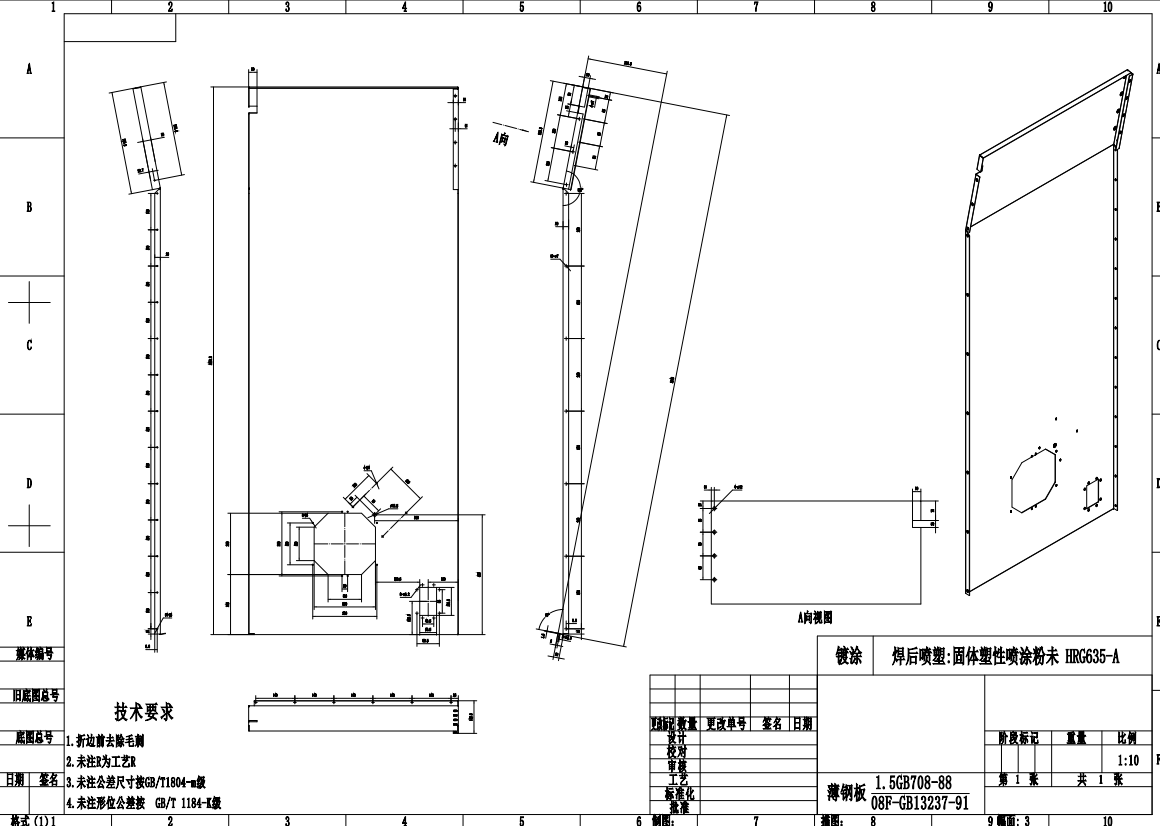

請問下折彎圖紙不是90°的標注怎么標要清楚點，每個面還有孔那些，我標出來感覺很亂，有沒有規范點的圖紙讓小弟參考下謝謝

回復

機械社區618 發表于 2024-1-13 09:41:33

時代變化了，能給3D盡量給3D，除非是極特殊的高級零件。
如果給不了3D，那你就要能給展開圖了。

麥哥123 發表于 2024-1-12 21:25:13

地瓜地瓜y 發表于 2024-1-11 16:49
三維圖不好給的我們基本都給的2維

為什么三維圖不好給？保密原因？

地瓜地瓜y 發表于 2024-1-12 09:30:06

andriycike 發表于 2024-1-12 08:15
總體上標的還是可以的，最大的問題是字太小，打印出來大概率看不清，標注的時候你要把自己想象成施工人員， ...

好的謝謝因為把字體縮小了不然字體太大了更亂了

andriycike 發表于 2024-1-12 08:15:07

總體上標的還是可以的，最大的問題是字太小，打印出來大概率看不清，標注的時候你要把自己想象成施工人員，如果是你拿著圖紙施工需要哪些尺寸，細節位置做局部視圖

機械學社 發表于 2024-1-11 18:40:11

剖視圖哇

JX小白 發表于 2024-1-11 17:29:17

地瓜地瓜y 發表于 2024-1-11 16:50
孔表是啥意思不是很理解

利用坐標表示孔位，孔用字母序號標注，制成表

地瓜地瓜y 發表于 2024-1-11 17:15:03

漂飛發表于 2024-1-11 17:06
圖紙是工程師的語言，一定要簡介，清楚。

之前沒有標過這種的也沒有參考的有沒有類似的圖紙參考下大佬

漂飛 發表于 2024-1-11 17:06:26

圖紙是工程師的語言，一定要簡介，清楚。

nickshen 發表于 2024-1-11 16:51:57

不給三維，那就各種剖
