大佬們，請教一個韓國圖紙的標注問題

查看數: 3185 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-10 16:12

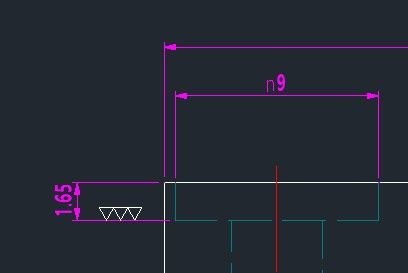

標注中這個n代表的什么意思呢，是直徑的意思？還是孔直徑的意思，還是normal？還有1.65那個尺寸旁邊三個倒三角是粗糙度的意思嗎？多謝大佬解答。 ...

回復

xyp17 發表于 2024-1-11 09:02:53

字體問題，曾經遇到過。軟件自帶直徑符號顯示正常，自己添加的進去顯示n。

土豆燜洋芋 發表于 2024-1-11 08:41:00

字體問題，不同軟件之間轉換格式導致的

偉desire 發表于 2024-1-10 17:45:57

有些臺企的圖紙標注也會標注倒三角，標識粗糙度的等級

syzfljm 發表于 2024-1-10 17:19:51

sh1017lwd 發表于 2024-1-10 16:38
n懷疑是字體的問題，你換這個字體的時候會變成直徑符號
三角標是粗糙度

可以了，多謝大佬！

sh1017lwd 發表于 2024-1-10 16:38:27

n懷疑是字體的問題，你換這個字體的時候會變成直徑符號
三角標是粗糙度


二二er 發表于 2024-1-10 16:37:32

n9是指公差帶精確等級吧

andriycike 發表于 2024-1-10 16:33:13

n沒見過，看圖紙意思大概率是直徑，三角是日標粗糙度舊標準，三個三角對應1.6

syzfljm 發表于 2024-1-10 16:23:16

高雪891123 發表于 2024-1-10 16:16
俯視圖呢？

俯視圖就是一個圓的形狀，這個俯視圖被遮住了，我一開始以為是孔直徑的縮寫，但有一張圖同時出現了還Φ和n，一個標注了孔一個標注了圓柱。

高雪891123 發表于 2024-1-10 16:16:21

俯視圖呢？
